前缀缓存:哈希块与基数树¶
很多请求有相同的开头:系统提示词、多轮对话的历史、few-shot 示例、Agent 反复调用时不断增长的上下文。相同位置上的相同 token,KV 完全一样,只需要算一次。这一章实现两种前缀缓存:vLLM 的"链式哈希块 + LRU 空闲队列"和 SGLang 的"基数树",在真实模型上验证复用后的输出不变,并比较两者在不同负载下的命中率。
自测:能答上来就可以跳过本章
- vLLM 的块哈希为什么要包含父块的哈希?
- 引用计数为 0 的块被放回空闲队列后,还能被命中吗?什么时候才真正失效?
- 提示词完全命中缓存时,为什么还要重算最后一个 token?
- 基数树的节点为什么需要"锁"?淘汰时为什么只从叶子开始?
- 什么是缓存感知的调度?什么是缓存感知的路由?
自测参考答案(先自己答,再展开对照)
- 一个块的 KV 不只取决于这个块里的 token,还取决于它前面的所有 token(注意力看得到整个前缀)。把父块的哈希算进去,"哈希相同"就意味着"整个前缀都相同",只比较一个哈希就能判断能不能复用。
- 能:引用计数为 0 的块放回空闲队列时仍保留内容和哈希,空闲队列兼作 LRU 缓存,新请求可以直接命中把它拿回来;只有它被分配给别的内容、真正被覆盖时才失效。
- 每一步至少要计算一个 token,才能得到最后一个位置的隐藏状态、算出 logits 采样下一个 token;所以最后一个 token 总要重新算一遍。
- 锁(引用计数)保护正在被运行中的请求使用的前缀,防止它们的 KV 被淘汰。只从叶子淘汰:内部节点是其他节点的前缀,先淘汰它会让子节点不可达;从叶子开始,树始终是合法的前缀结构。
- 缓存感知的调度:在一个实例内部,优先调度能命中缓存的请求(比如按最长前缀匹配排序);缓存感知的路由:在多个实例之间,把请求发给最可能已经缓存了它的前缀的实例。

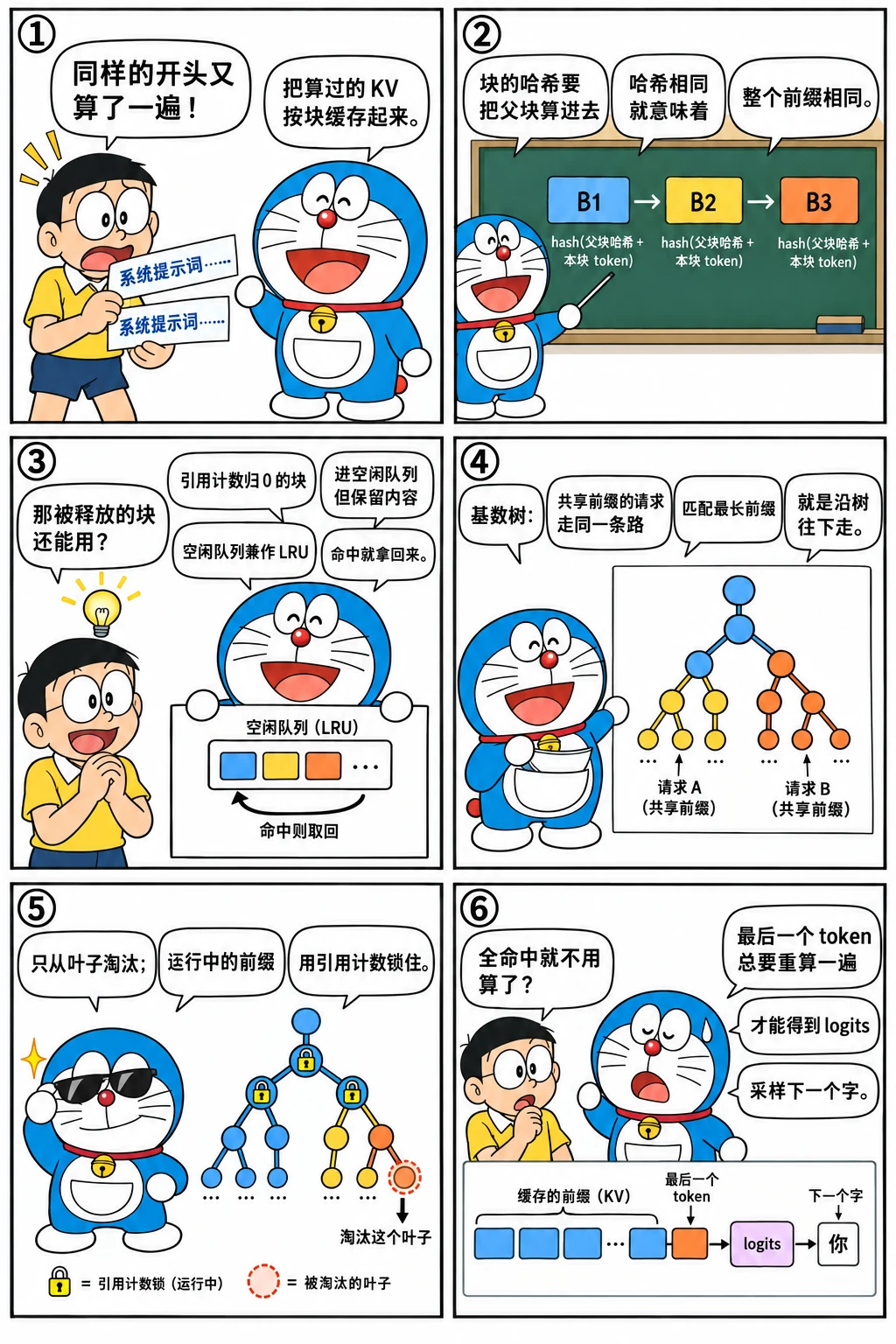

先看一个六格小剧场,再读正文:

两种思路¶
| vLLM:哈希块 | SGLang:基数树 | |
|---|---|---|
| 缓存单位 | 装满的 KV 块(默认 16 个 token) | token(页大小为 1 时),也支持按页 |
| 查找 | 逐块计算链式哈希,查哈希表 | 从根沿树向下匹配 |
| 缓存在哪里 | 块本身:空闲块保留内容和哈希,被重新分配时才失效 | 树的节点持有 KV 槽位,淘汰时才释放 |
| 淘汰 | 空闲队列即 LRU 队列,从队头复用 | 从最久未访问的叶子开始删 |
| 优点 | 与块分配器融为一体,实现简单;哈希可以作为全局标识,便于跨机器共享(KV 事件、卸载、PD 分离) | 天然表达树状共享关系(多分支、多轮),粒度细 |
哈希块:vLLM 的做法¶
每个装满的块有一个哈希:hash(父块哈希, 本块的 token)。因为包含了父块的哈希,两个块哈希相同,意味着从序列开头到这个块为止的所有 token 都相同,而不仅仅是这个块的 16 个 token 相同。这很关键:同样的 16 个 token 出现在不同的上下文之后,KV 是不同的(注意力看到的历史不同,位置也可能不同)。
"""prefix_cache.py —— vLLM 式的前缀缓存:按块做链式哈希,空闲块兼作 LRU 缓存。
- 每个"装满的"块有一个哈希 = hash(父块哈希, 本块 token),因此哈希相同 ⇔ 从开头到这个块的所有 token 都相同;
- 引用计数降为 0 的块进入空闲队列,但内容和哈希保留,仍可被命中;
- 分配新块时从空闲队列头部取,如果取到的块带着哈希,就把它从缓存中"驱逐"——队列顺序即 LRU 顺序。
"""
from collections import OrderedDict
from paged import BlockPool
class PrefixCachingBlockPool(BlockPool):
enable_caching = True
def __init__(self, num_blocks: int, block_size: int):
super().__init__(num_blocks)
self.block_size = block_size
self.free_queue = OrderedDict((b, None) for b in range(num_blocks)) # 头部最先被复用
self.hash_to_block: dict[int, int] = {}
self.block_hash: list[int | None] = [None] * num_blocks
self.num_queries = self.num_hits = 0 # 以 token 计
def allocate(self, n: int) -> list[int] | None:
if n > len(self.free_queue):
return None
blocks = []
for _ in range(n):
b, _ = self.free_queue.popitem(last=False)
if self.block_hash[b] is not None: # 驱逐:这个块要被新内容覆盖了
del self.hash_to_block[self.block_hash[b]]
self.block_hash[b] = None
self.ref_cnt[b] = 1
blocks.append(b)
return blocks
def free(self, blocks: list[int]) -> None:
# 倒序释放:序列尾部的块最不可能被别人共享,让它们排在前面、先被驱逐
for b in reversed(blocks):
self.ref_cnt[b] -= 1
if self.ref_cnt[b] == 0:
self.free_queue[b] = None
def touch(self, blocks: list[int]) -> None:
"""命中的块被新请求引用:引用计数 +1;如果它在空闲队列里,就移出来。"""
for b in blocks:
if self.ref_cnt[b] == 0:
del self.free_queue[b]
self.ref_cnt[b] += 1
def block_hashes(self, token_ids: list[int]) -> list[int]:
hashes, parent = [], None
for start in range(0, len(token_ids) - self.block_size + 1, self.block_size):
parent = hash((parent, tuple(token_ids[start:start + self.block_size])))
hashes.append(parent)
return hashes
def lookup(self, token_ids: list[int]) -> list[int]:
"""返回最长的已缓存前缀对应的块(只看装满的块)。"""
hit = []
for h in self.block_hashes(token_ids):
b = self.hash_to_block.get(h)
if b is None:
break
hit.append(b)
self.num_queries += len(token_ids)
self.num_hits += len(hit) * self.block_size
return hit
def cache_blocks(self, token_ids: list[int], block_ids: list[int], num_computed: int) -> None:
"""前向之后调用:把新装满的块登记进缓存。"""
for i, h in enumerate(self.block_hashes(token_ids[:num_computed])):
b = block_ids[i]
if self.block_hash[b] is None and h not in self.hash_to_block:
self.block_hash[b] = h
self.hash_to_block[h] = b
这个实现最巧妙的地方在于空闲队列兼作 LRU 缓存。请求结束时,它的块引用计数降为 0,回到空闲队列,但内容和哈希都还在,下一个请求仍然可以命中;只有当这个块被分配给别人、要被新内容覆盖时,才把它的哈希删掉。因为分配总是从队头取,而释放的块排到队尾,所以最久没被用过的块最先被覆盖,这就是 LRU。
>>> from prefix_cache import PrefixCachingBlockPool
>>> pool = PrefixCachingBlockPool(num_blocks=4, block_size=2)
>>> a = [1, 2, 3, 4, 5] # 5 个 token:两个装满的块,外加一个没装满的块
>>> blocks = pool.allocate(3)
>>> pool.cache_blocks(a, blocks, num_computed=5) # 只有装满的块进入缓存
>>> [pool.block_hash[b] is not None for b in blocks]
[True, True, False]
>>> pool.free(blocks) # 请求结束:块回到空闲队列,内容和哈希还在
>>> list(pool.free_queue) # 倒序释放:序列尾部的块排在前面,先被复用
[3, 2, 1, 0]
>>> hit = pool.lookup([1, 2, 3, 4, 9]) # 新请求的前 4 个 token 相同
>>> hit
[0, 1]
>>> pool.touch(hit) # 命中的块被引用,移出空闲队列
>>> list(pool.free_queue)
[3, 2]
>>> pool.free(hit) # 第二个请求也结束了
>>> pool.allocate(3) # 需要 3 个新块:块 1 被复用,它的缓存失效
[3, 2, 1]
>>> pool.lookup([1, 2, 3, 4, 9]) # 现在只能命中第一个块
[0]
接入调度器¶
上一章的调度器在接收新请求时调用 _lookup_prefix_cache:查到命中的块后,直接把它们作为请求块表的开头,并把 num_computed 设为命中的 token 数,之后的调度与计算就像这些 token 已经算过一样。有一个细节:至少留最后一个 token 不命中。即使整个提示词都在缓存里,也必须对最后一个 token 做一次前向,才能得到下一个 token 的 logits。
在真实模型上验证:6 个请求共享一段较长的系统提示词。先单独运行第一个请求,再把其余 5 个一起运行:
import time
import torch
from transformers import AutoTokenizer
from mini_llm import Transformer, generate
from nano_engine import LLMEngine, SamplingParams
from prefix_cache import PrefixCachingBlockPool
torch.set_num_threads(16)
path = "models/Qwen3-0.6B"
tok = AutoTokenizer.from_pretrained(path)
model = Transformer.from_pretrained(path)
system = "你是一个推理优化专家,回答要简洁、准确,必要时给出数字。" * 6
questions = ["什么是 KV Cache?", "用一句话解释连续批处理。", "Python 的 GIL 是什么?",
"写一个关于月亮的比喻。", "Explain tensor parallelism in one sentence.", "1+1 等于几?请直接回答。"]
prompts = [tok(tok.apply_chat_template([{"role": "system", "content": system}, {"role": "user", "content": q}],
tokenize=False, add_generation_prompt=True, enable_thinking=False)).input_ids for q in questions]
reference = [generate(model, torch.tensor([p]), 16, eos_token_id=tok.eos_token_id)[0].tolist() for p in prompts]
for caching in (False, True):
pool = PrefixCachingBlockPool(256, 16) if caching else None
engine = LLMEngine(model, eos_token_id=tok.eos_token_id, pool=pool)
first = engine.generate(prompts[:1], SamplingParams(max_tokens=16))
n_steps = len(engine.step_log)
t0 = time.perf_counter()
rest = engine.generate(prompts[1:], SamplingParams(max_tokens=16))
elapsed = time.perf_counter() - t0
computed = sum(s["num_tokens"] for s in engine.step_log[n_steps:])
print(f"前缀缓存 {'开' if caching else '关'}:后 5 个请求共计算 {computed} 个 token,用时 {elapsed:.2f} s,"
f"输出一致:{first + rest == reference}")
assert first + rest == reference
print(f"提示词长度 {[len(p) for p in prompts]},命中 {pool.num_hits} / {pool.num_queries} 个 token")
前缀缓存 关:后 5 个请求共计算 705 个 token,用时 2.07 s,输出一致:True
前缀缓存 开:后 5 个请求共计算 225 个 token,用时 1.66 s,输出一致:True
提示词长度 [123, 126, 126, 126, 128, 132],命中 480 / 755 个 token
复用之后,要计算的 token 数减少了七成,输出完全不变。这里用时只缩短了约 20%,是因为这个 CPU 实验中 decode 占了大部分时间;在 GPU 上、提示词很长时,节省的主要是 prefill 时间,TTFT 会显著下降。
基数树:SGLang 的做法¶
SGLang 用一棵基数树(radix tree,压缩前缀树)组织所有缓存过的序列。每条边上是一段 token 和它们的 KV 槽位,从根到某个节点的路径就是一个缓存过的前缀:
一个请求一个请求地加进去,看这棵树怎么长、命中率怎么变:
"""radix.py —— SGLang 式的基数树前缀缓存(token 粒度)。
树的每条边保存一段 token 序列(key)和这些 token 的 KV 槽位(value)。从根到某个节点的路径拼起来,
就是一个被缓存过的前缀。匹配时沿树向下走,必要时把一条边劈成两段;淘汰时按最近访问时间从叶子开始删除,
正在被请求使用的节点通过 lock_ref 保护起来,不会被淘汰。
"""
import heapq
import itertools
class Node:
def __init__(self, key=(), value=(), parent=None):
self.children: dict[int, Node] = {} # 子节点,以边上第一个 token 为键
self.key, self.value = list(key), list(value)
self.parent = parent
self.lock_ref = 0
self.last_access = 0
def _common_len(a, b) -> int:
n = 0
for x, y in zip(a, b):
if x != y:
break
n += 1
return n
class RadixCache:
def __init__(self):
self.root = Node()
self.root.lock_ref = 1 # 根永远不被淘汰
self._clock = itertools.count(1)
self.evictable_size = 0 # 未被锁住、可以淘汰的 token 数
self.protected_size = 0 # 被正在运行的请求锁住的 token 数
def match_prefix(self, key: list[int]) -> tuple[list[int], Node]:
"""返回最长匹配前缀的 KV 槽位,以及匹配到的最后一个节点(用于加锁)。"""
node, value = self.root, []
now = next(self._clock)
while key:
child = node.children.get(key[0])
if child is None:
break
n = _common_len(child.key, key)
if n < len(child.key):
child = self._split(child, n) # 只匹配了半条边:把边劈开,让匹配终点落在节点上
child.last_access = now
value += child.value
node, key = child, key[n:]
return value, node
def insert(self, key: list[int], value: list[int]) -> int:
"""插入一条序列,返回其中已经在树里的前缀长度(这部分的 value 是重复的,调用方应释放)。"""
node, matched = self.root, 0
now = next(self._clock)
while key:
child = node.children.get(key[0])
if child is None:
new = Node(key, value, node)
new.last_access = now
node.children[key[0]] = new
self.evictable_size += len(key)
return matched
n = _common_len(child.key, key)
if n < len(child.key):
child = self._split(child, n)
child.last_access = now
matched += n
node, key, value = child, key[n:], value[n:]
return matched
def _split(self, child: Node, n: int) -> Node:
"""把 child 的边从第 n 个 token 处劈开,返回新的中间节点。"""
mid = Node(child.key[:n], child.value[:n], child.parent)
mid.lock_ref, mid.last_access = child.lock_ref, child.last_access
child.parent.children[mid.key[0]] = mid
child.key, child.value, child.parent = child.key[n:], child.value[n:], mid
mid.children[child.key[0]] = child
return mid
def inc_lock_ref(self, node: Node) -> None:
while node is not self.root:
if node.lock_ref == 0:
self.evictable_size -= len(node.key)
self.protected_size += len(node.key)
node.lock_ref += 1
node = node.parent
def dec_lock_ref(self, node: Node) -> None:
while node is not self.root:
node.lock_ref -= 1
if node.lock_ref == 0:
self.evictable_size += len(node.key)
self.protected_size -= len(node.key)
node = node.parent
def evict(self, num_tokens: int) -> list[int]:
"""按 LRU 从叶子开始淘汰至少 num_tokens 个 token,返回释放出来的 KV 槽位。"""
leaves = [(n.last_access, id(n), n) for n in self._nodes() if not n.children and n.lock_ref == 0]
heapq.heapify(leaves)
freed = []
while leaves and len(freed) < num_tokens:
_, _, node = heapq.heappop(leaves)
freed += node.value
parent = node.parent
del parent.children[node.key[0]]
self.evictable_size -= len(node.key)
if parent is not self.root and not parent.children and parent.lock_ref == 0:
heapq.heappush(leaves, (parent.last_access, id(parent), parent))
return freed
def _nodes(self):
stack = [self.root]
while stack:
n = stack.pop()
if n is not self.root:
yield n
stack.extend(n.children.values())
def total_size(self) -> int:
return sum(len(n.key) for n in self._nodes())
几个关键操作:
- 匹配时,如果新请求只和某条边的前半段相同,就把这条边劈成两段(
_split),让匹配的终点正好落在一个节点上。 - 加锁:请求开始使用某个前缀时,从匹配到的节点一直到根,都把
lock_ref加 1。被锁住的节点不会被淘汰,否则正在计算的请求的 KV 会被别人覆盖。 - 淘汰只从叶子开始:内部节点是别人的前缀,删掉它会让子孙无法再被匹配到。叶子删掉之后,如果父节点变成了没有被锁住的叶子,它也成为候选。
>>> from radix import RadixCache
>>> tree = RadixCache()
>>> tree.insert([1, 2, 3, 4, 5], [10, 11, 12, 13, 14]) # value 是这些 token 的 KV 槽位
0
>>> tree.insert([1, 2, 3, 9, 9], [10, 11, 12, 20, 21]) # 前 3 个 token 已在树中,边被劈开
3
>>> value, node = tree.match_prefix([1, 2, 3, 4, 7])
>>> value, node.key
([10, 11, 12, 13], [4])
>>> tree.inc_lock_ref(node) # 正在使用 [1, 2, 3, 4],锁住
>>> tree.evictable_size, tree.protected_size
(3, 4)
>>> tree.evict(10) # 想腾出 10 个 token:只有未锁住的叶子能删
[14, 20, 21]
>>> tree.dec_lock_ref(node) # 请求结束,解锁
>>> sorted(tree.evict(10)), tree.total_size()
([10, 11, 12, 13], 0)
命中率比较¶
两种方法的命中率差多少?在四种典型负载上模拟(不需要模型,只比较能复用的 token 数):
import random
from radix import RadixCache
random.seed(0)
def rand_tokens(n):
return [random.randrange(1000, 50000) for _ in range(n)]
def block_hashes(tokens, block_size):
hashes, parent = [], None
for start in range(0, len(tokens) - block_size + 1, block_size):
parent = hash((parent, tuple(tokens[start:start + block_size])))
hashes.append(parent)
return hashes
def hit_rate(workload, method):
hits = total = 0
if method == "radix":
tree = RadixCache()
for req in workload:
hits += len(tree.match_prefix(req[:-1])[0])
total += len(req)
tree.insert(req, list(range(len(req))))
return hits / total
cached = set()
for req in workload:
n = 0
for h in block_hashes(req[:-1], method):
if h not in cached:
break
n += 1
hits += n * method
total += len(req)
cached.update(block_hashes(req, method))
return hits / total
system = rand_tokens(1000)
shared_system = [system + rand_tokens(random.randint(20, 200)) for _ in range(100)]
multi_turn = []
for _ in range(20): # 20 个对话,每个 8 轮
history = rand_tokens(300)
for _ in range(8):
history = history + rand_tokens(random.randint(10, 60)) # 用户的新消息
multi_turn.append(list(history))
history = history + rand_tokens(random.randint(50, 300)) # 模型的回答
examples, header = [rand_tokens(random.randint(100, 200)) for _ in range(5)], rand_tokens(37)
few_shot = [header + sum(examples[:random.randint(2, 5)], []) + rand_tokens(random.randint(20, 80)) for _ in range(100)]
parallel = []
for _ in range(30): # 30 个问题,每个采样 8 次
problem = rand_tokens(random.randint(80, 400))
parallel += [problem + rand_tokens(1) for _ in range(8)]
print(f"{'负载':16s}{'基数树':>8s}{'块 16':>8s}{'块 64':>8s}")
for name, w in [("共享系统提示词", shared_system), ("多轮对话", multi_turn),
("few-shot 示例数不同", few_shot), ("同一问题并行采样", parallel)]:
print(f"{name:16s}" + "".join(f"{hit_rate(w, m):8.1%}" for m in ("radix", 16, 64)))
负载 基数树 块 16 块 64
共享系统提示词 89.5% 88.8% 86.0%
多轮对话 79.2% 78.6% 76.8%
few-shot 示例数不同 89.6% 87.8% 81.1%
同一问题并行采样 87.1% 84.2% 73.3%
token 粒度的基数树总是命中最多,但与 16 个 token 的块相比,差距只有一到三个百分点:块方法损失的只是每个共享前缀末尾不满一块的部分。块越大,损失越明显。所以两者的真正区别不在命中率,而在工程上:vLLM 的方案与块分配器、KV 事件、跨机器的 KV 共享天然契合;SGLang 的树结构便于表达复杂的共享关系,并支撑它的缓存感知调度。
缓存感知的调度与路由¶
有了前缀缓存,请求的处理顺序和发往哪个实例都会影响命中率:
- 缓存感知调度(单个实例内):SGLang 的默认策略是 LPM(longest prefix match),优先调度与缓存匹配最长的请求,让共享同一前缀的请求挨在一起执行,避免前缀在被复用之前就被淘汰。代价是可能让匹配短的请求等得更久,所以请求很多时会退回 FCFS。
- 缓存感知路由(多个实例之间):同一前缀的请求最好发到同一个实例,否则每个实例都要各算一遍、各存一份。SGLang Model Gateway(原 sgl-router)在路由器里维护一棵近似的基数树,估计每个实例缓存了什么;vLLM 则通过 KV 事件(块被缓存、块被淘汰)把各实例的缓存状态发布出去,供外部路由器(如 llm-d、vLLM production stack)使用。路由还要兼顾负载均衡:所有请求都去命中率最高的实例,它就会过载。
源码对照
- vLLM:
KVCacheManager.get_computed_blocks(vllm/v1/core/kv_cache_manager.py)查找最长命中,注释里写明了"最多命中num_tokens - 1个 token,因为需要重算最后一个 token 来得到 logits"。块哈希在kv_cache_utils.py的hash_block_tokens中计算:hash((父块哈希, 本块 token, extra_keys))。其中extra_keys包含多模态输入的哈希、LoRA ID,以及用于多租户隔离的cache_salt,否则内容不同的请求可能错误地共享 KV。哈希算法可以通过--prefix-caching-hash-algo选择sha256(默认)或xxhash等。 - 缓存与淘汰在
BlockPool(block_pool.py)中:cache_full_blocks登记,touch引用,free_blocks把没有哈希的块放到队头(LIFO,利于 GPU 局部性)、有哈希的块放到队尾(LRU),_maybe_evict_cached_block在复用时驱逐。块被缓存或淘汰时会产生 KV 事件(kv_event_queue)。 - SGLang:
RadixCache(srt/mem_cache/radix_cache.py)提供match_prefix、insert、evict、inc_lock_ref、dec_lock_ref,请求结束和分块时分别调用cache_finished_req、cache_unfinished_req把 KV 插入树中。调度策略在srt/managers/schedule_policy.py:CacheAwarePolicy(LPM、DFS_WEIGHT)和CacheAgnosticPolicy(FCFS、LOF 等)。mem_cache/下还有面向滑动窗口、Mamba 等混合模型的变体,以及正在统一它们的unified_cache/。
怎么讲清楚
"vLLM 和 SGLang 的前缀缓存有什么区别?"可以从三个层次讲:数据结构(链式哈希块 vs 基数树)、粒度(块 vs token)、淘汰(空闲队列即 LRU vs 叶子 LRU 加引用锁),最后落到效果:命中率相近(本章的模拟相差一到三个百分点),差别主要在工程取舍和配套的调度策略上。能说出"块哈希包含父块哈希"和"至少重算最后一个 token"这两个细节,会是加分项。
练习¶
1. 多租户隔离。 两个租户用了完全相同的系统提示词。共享 KV 有什么风险?怎样在不牺牲同一租户内部复用的前提下隔离?
参考答案
风险是时间侧信道:攻击者可以通过测量 TTFT,判断某段内容是否已经在缓存里(命中时 TTFT 明显更短),从而推断其他租户发送过什么。解决办法是在第一个块的哈希里加入租户专属的"盐",也就是 vLLM 的 cache_salt:同一租户的请求哈希一致、可以复用,不同租户的哈希不同、互不命中。
2. 预热与固定。 某个服务的所有请求都以一段 8K token 的系统提示词开头,但偶尔会因为缓存压力被淘汰,导致一批请求的 TTFT 突然变长。有什么办法?
参考思路
- 提高这段前缀的"价值":LRU 按访问时间淘汰,它本来就很热,被淘汰说明缓存容量不够,先检查 KV 显存配置和并发;
- 分层缓存:把被淘汰的块卸载到 CPU 内存或 SSD,需要时再加载,比重算快(见 KV 分层缓存);
- 如果引擎支持,把它"钉"在缓存里(引用计数额外加 1,永不释放);
- 服务启动时发一个预热请求,让它先进入缓存。
小结¶
- 前缀缓存复用相同前缀的 KV;vLLM 用链式哈希块,SGLang 用基数树。
- 块哈希包含父块哈希,保证"哈希相同即整个前缀相同";空闲队列兼作 LRU 缓存,块被复用时才失效。
- 至少重算最后一个 token 才能得到 logits;基数树用引用锁保护正在使用的前缀,只从叶子淘汰。
- 两者命中率相近,块越大损失越多;缓存感知的调度与路由能进一步提高命中率。
本章练习题(2 道)
在浏览器里直接写代码、跑测试;也可以在本地用 python practice/judge.py 判题。
发现错误或有更好的写法?在 GitHub 上编辑此页提交问题
