CUDA Graphs 与 torch.compile¶

decode 的每一步，GPU 上真正的计算可能只要零点几毫秒，但 CPU 要为它发射上千个 kernel。模型越小、batch 越小，这个开销越显眼，GPU 大部分时间都在等 CPU。推理引擎用两件武器对付它：CUDA Graphs 把一整步前向录制下来、一次提交；torch.compile 把零碎的小算子融合成少数几个 kernel。这一章先量化问题有多严重，再讲清两者的原理、约束，以及 vLLM、SGLang 中的具体做法。

自测：能答上来就可以跳过本章

一个 0.6B 模型 decode 一步要发射多少个算子？在 H100 上，发射开销和计算时间哪个大？
CUDA Graph 为什么要求形状固定、地址固定？引擎怎样让变化的 batch 大小也能用上它？
vLLM 的 PIECEWISE 和 FULL 两种 CUDA Graph 模式有什么区别？为什么默认是 FULL_AND_PIECEWISE？
torch.compile 在推理引擎里主要做什么？它和 CUDA Graphs 是什么关系？

自测参考答案（先自己答，再展开对照）

本章的 mini_llm（0.6B）decode 一步有约 2269 个算子调用、约 1600 次 kernel 启动。按每次 5 μs 算发射就要约 8 ms，而 H100 读一遍权重只要约 0.36 ms——发射开销远大于计算，GPU 超过 95% 的时间在等 CPU。
图录下的是具体的 kernel、参数和内存地址，重放时原样执行，所以形状和地址都要固定。引擎按一组 batch 大小分别录制（分桶），实际 batch 填充到最近的桶，输入和元数据都拷进录制时用的静态缓冲区。
PIECEWISE：以注意力为界把图切成几段，每段各录一张，注意力在图外正常执行，适用于任何注意力后端和混合批次；FULL：连注意力一起录进一张图，发射开销最小，但要求注意力后端支持。FULL_AND_PIECEWISE 对纯 decode 批次用完整图、对 prefill 和混合批次用分段图，兼顾两者。
融合访存受限的小算子（归一化、激活、RoPE 等），以符号形状编译一次、再为录制的大小特化，并做自定义的融合 pass。它减少的是 kernel 的数量和访存，CUDA Graph 减少的是发射开销，两者配合使用（编译后的代码再录进图里）；代价是启动时间和显存。

先看一个六格小剧场，再读正文：

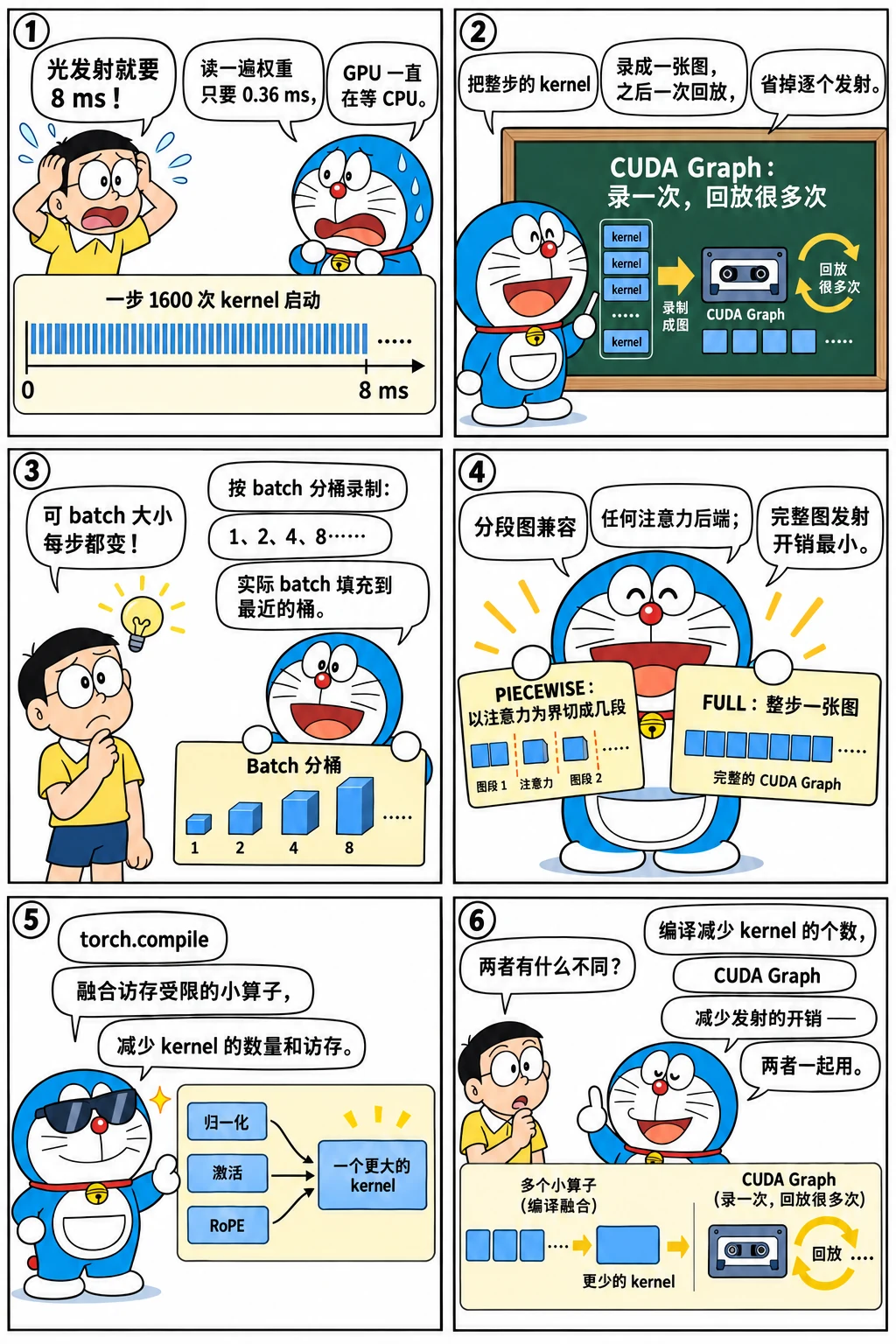

漫画：CUDA Graph 与 torch.compile

问题有多严重¶

用 PyTorch 的 profiler 数一数 mini_llm decode 一步调用了多少个算子：

import torch
from collections import Counter
from torch.profiler import ProfilerActivity, profile
from mini_llm import KVCache, Transformer

torch.set_num_threads(16)
model = Transformer.from_pretrained("models/Qwen3-0.6B")
cache = KVCache(model.cfg.num_hidden_layers)
with torch.no_grad():
    model(torch.randint(0, 1000, (1, 64)), cache)                    # 先 prefill 64 个 token
    with profile(activities=[ProfilerActivity.CPU]) as prof:
        model(torch.tensor([[5]]), cache)                             # decode 一步

ops = [e.name for e in prof.events() if e.name.startswith("aten::") and e.cpu_parent is None]
views = {"aten::view", "aten::transpose", "aten::chunk", "aten::reshape", "aten::expand", "aten::slice",
         "aten::unsqueeze", "aten::t", "aten::split", "aten::detach", "aten::alias", "aten::select",
         "aten::to"}                                                  # dtype 不变时 to 什么也不做
compute = [o for o in ops if o not in views]                          # 视图操作不启动 kernel
print(f"decode 一步：{len(ops)} 个算子调用，其中约 {len(compute)} 个需要启动 kernel")
print(Counter(compute).most_common(6))

decode 一步：2269 个算子调用，其中约 1617 个需要启动 kernel
[('aten::mul', 368), ('aten::add', 225), ('aten::linear', 197), ('aten::pow', 114), ('aten::cat', 113), ('aten::mean', 113)]

在 GPU 上，每个 kernel 的启动大约需要几微秒的 CPU 时间（Python 调度 + PyTorch 分发 + CUDA 驱动）。按每个 5 μs 估算，1600 个 kernel 就是 8 ms 左右；而 H100 读一遍 0.6B 模型的 BF16 权重（约 1.2 GB）只要 0.36 ms。GPU 超过 95% 的时间在等 CPU 发射下一个 kernel。即使是 8B 模型（读权重约 4.8 ms），发射开销也与计算时间相当。这就是为什么 decode 阶段几乎离不开 CUDA Graphs。

把这些数字放进一个简单的时间模型，看启动开销占多少、两种手段各省多少：

CUDA Graphs：录一次，放很多次¶

CUDA Graph 把一段 GPU 操作序列（kernel 启动、内存拷贝）录制成一张图，之后用一次调用就能提交整张图，由 GPU 端直接按顺序执行，省掉了每个 kernel 的 CPU 发射开销：

# 录制：先把输入放进固定的"静态缓冲区"，在 graph 的上下文里跑一遍前向
static_input_ids = torch.zeros(batch_size, dtype=torch.long, device="cuda")
static_positions = torch.zeros(batch_size, dtype=torch.long, device="cuda")
graph = torch.cuda.CUDAGraph()
with torch.cuda.graph(graph):
    static_logits = model(static_input_ids, static_positions, attn_metadata)

# 重放：每一步只需把新数据拷进同一块缓冲区，再 replay
static_input_ids.copy_(new_input_ids)
static_positions.copy_(new_positions)
graph.replay()
next_logits = static_logits.clone()

录制下来的是具体的 kernel 和具体的显存地址，所以有三条硬约束：

形状固定：录制时 batch 为 8，就只能用于 batch 为 8 的输入；
地址固定：输入、输出、中间结果都在录制时分配的那块显存上，每步必须把数据拷进同一个输入缓冲区；
图里不能有 CPU 参与的逻辑：不能有依赖 GPU 数据的 Python 分支，不能有 .item() 这类 CPU-GPU 同步。

让变化的 batch 用上固定的图¶

每一步的 batch 大小都不一样，引擎的做法是：预先为一组 batch 大小各录一张图，运行时把实际的 batch 填充到不小于它的最近一个录制大小。vLLM 默认的录制大小是：

>>> import bisect
>>> max_size = 512
>>> sizes = [1, 2, 4] + list(range(8, 256, 8)) + list(range(256, max_size + 1, 16))
>>> len(sizes), sizes[:8], sizes[-3:]
(51, [1, 2, 4, 8, 16, 24, 32, 40], [480, 496, 512])
>>> def padded(n):                       # 填充到最近的录制大小；超过最大值就不用 CUDA Graph
...     i = bisect.bisect_left(sizes, n)
...     return sizes[i] if i < len(sizes) else None
>>> [padded(n) for n in (1, 3, 9, 100, 300, 600)]
[1, 4, 16, 104, 304, None]

小 batch 时录制得密（填充浪费少），大 batch 时录制得疏（录制的图太多会占用显存、拖慢启动）。填充出来的 token 是"假"的，它们的 KV 写到保留的空块（块 0，vLLM 中叫 null_block；SGLang 的 ReqToTokenPool 也专门保留了第 0 行），结果被丢弃。

注意力是难点：分段图与完整图¶

decode 批次的形状只由 batch 大小决定，但注意力还依赖每步都变的元数据：每个请求的上下文长度、块表。这些元数据也必须放在固定的缓冲区里、由 kernel 从显存读取，而不是作为 Python 参数传进 kernel，注意力 kernel 才能被录进图里。并不是所有注意力后端都支持这一点。于是 vLLM 有两种模式：

模式	做法	适用
`PIECEWISE`（分段）	以注意力为界把计算图切成若干段，每段各录一张图，注意力在图外正常执行	任何注意力后端；prefill 与混合批次
`FULL`（完整）	连同注意力一起录成一张图	注意力后端支持固定缓冲区的元数据时（FlashAttention 3、FlashInfer、FlashMLA 的 decode 等）
`FULL_AND_PIECEWISE`（V1 默认）	纯 decode 批次用完整图，prefill 与混合批次用分段图	大多数模型性能最好

分段图把几千次 kernel 启动减少到"层数 × 2"次左右的图重放加注意力调用，已经省掉了大部分开销；完整图更进一步，一步只需一次重放。

torch.compile：把小算子融合起来¶

CUDA Graphs 省的是发射开销，但每个 kernel 仍然要各自读写一遍显存。像 RMSNorm、残差相加、SiLU × up、RoPE 这类逐元素或归约的小算子，都是访存受限的：融合成一个 kernel，可以让数据只读写一遍。torch.compile（TorchInductor 后端）自动做这件事：

import re
from torch._inductor.utils import run_and_get_code

def fused_add_rms_norm(x, residual, weight, eps: float = 1e-6):
    residual = x + residual
    var = residual.pow(2).mean(-1, keepdim=True)
    return weight * (residual * torch.rsqrt(var + eps)), residual

x, r, w = torch.randn(16, 1024), torch.randn(16, 1024), torch.randn(1024)
with profile(activities=[ProfilerActivity.CPU]) as prof:
    eager = fused_add_rms_norm(x, r, w)
eager_ops = [e.name for e in prof.events() if e.name.startswith("aten::") and e.cpu_parent is None]
compiled, code = run_and_get_code(torch.compile(fused_add_rms_norm), x, r, w)
kernels = sorted(set(re.findall(r"cpp_fused_\w+", code[0])))
print(f"eager：{len(eager_ops)} 个算子 {eager_ops}")
print(f"compile 之后：{len(kernels)} 个融合 kernel {kernels}")
print("结果一致：", all(torch.allclose(a, b, atol=1e-5) for a, b in zip(eager, compiled)))

eager：7 个算子 ['aten::add', 'aten::pow', 'aten::mean', 'aten::add', 'aten::rsqrt', 'aten::mul', 'aten::mul']
compile 之后：1 个融合 kernel ['cpp_fused_add_mean_mul_pow_rsqrt_0']
结果一致： True

7 个算子被融合成 1 个 kernel（在 CPU 上生成 C++，在 GPU 上生成 Triton）。在 GPU 上，这意味着 residual 只读一遍、写一遍，而不是被 7 个 kernel 反复读写。

torch.compile 也有形状问题。默认它先按具体形状编译；遇到新形状时会重新编译，并尝试把变化的维度当作符号处理：

from torch._dynamo.utils import counters

for dynamic in (False, True):
    torch._dynamo.reset()
    counters.clear()
    f = torch.compile(fused_add_rms_norm, dynamic=dynamic)
    for n in (1, 2, 3, 5, 8, 13):                                 # 6 种不同的 token 数
        f(torch.randn(n, 1024), torch.randn(n, 1024), w)
    print(f"dynamic={dynamic}：6 种形状共编译了 {counters['stats']['unique_graphs']} 次")

dynamic=False：6 种形状共编译了 6 次
dynamic=True：6 种形状共编译了 2 次

dynamic=False 时每种形状都要重新编译一次；dynamic=True 时 token 数成为符号，只编译了两次（大小为 1 的维度会被单独特化，这是 torch.compile 的惯例）。推理引擎每步的 token 数都在变，所以 vLLM 的做法是：以符号化的 token 数编译一次，得到对任意 token 数都适用的通用版本；如果需要，还可以通过 compile_sizes 为指定的大小（例如全部 CUDA Graph 录制大小）额外编译特化版本，或用 compile_ranges_endpoints 按区间编译。编译结果缓存在磁盘上（默认 ~/.cache/vllm/torch_compile_cache），重启时直接加载。

两者的配合与代价¶

在 vLLM 中，torch.compile 与 CUDA Graphs 是正交的两层：

torch.compile 捕获模型的计算图，用自定义的 Inductor pass 做融合（RMSNorm + 量化、SiLU × up + 量化、all-reduce + RMSNorm 等），并在注意力处把图切开（分段编译）；
CUDA Graphs 把编译后的每一段（或整步）录制下来重放。

代价主要是启动时间与显存：编译加上为几十种 batch 大小录图，可能需要几十秒到几分钟，录制的图还会占用一些显存。调试时可以用 --enforce-eager（vLLM）或 --disable-cuda-graph（SGLang）关掉，排查"加了 CUDA Graph 结果就不对"这类问题。

源码对照

vLLM：CUDA Graph 模式由 CompilationConfig.cudagraph_mode（vllm/config/compilation.py）控制，文档字符串详细解释了 NONE / PIECEWISE / FULL / FULL_DECODE_ONLY / FULL_AND_PIECEWISE；cudagraph_capture_sizes 的默认生成规则就是上面的 [1, 2, 4] + range(8, 256, 8) + range(256, max+1, 16)，max_cudagraph_capture_size 默认最大 512（数据中心级 Blackwell 为 1024）。运行时由 vllm/v1/cudagraph_dispatcher.py 根据批次类型选择模式和填充大小，录制在 GPUModelRunner.capture_model / _capture_cudagraphs。编译相关代码在 vllm/compilation/。
SGLang：srt/model_executor/runner/ 下有 decode_cuda_graph_runner.py 和 prefill_cuda_graph_runner.py，runner_backend/ 下有完整图、基于 torch.compile 的分段图（tc_piecewise_cuda_graph_backend.py）等后端。0.5.20 中 decode 和 prefill 两个阶段分别配置，常用参数有 --cuda-graph-max-bs-decode、--cuda-graph-bs-decode、--disable-cuda-graph、--disable-prefill-cuda-graph。

怎么讲清楚

"CUDA Graph 为什么能加速 decode？有什么限制？"——先用数字说明问题：decode 一步上千次 kernel 启动，每次几微秒，而 GPU 计算只要零点几到几毫秒，发射开销占大头；CUDA Graph 把整步录下来一次提交，消除了这部分开销。然后说限制：形状和地址固定（所以要按 batch 大小分桶录制、填充、用静态缓冲区），图里不能有 CPU 同步和依赖数据的分支，注意力元数据要放在固定缓冲区里（所以有 piecewise 和 full 两种模式）。最后提代价：启动时间和显存。

练习¶

1. 填充的代价。 按 vLLM 的默认录制大小，batch 为 257 时要填充到多少？浪费了多少比例的计算？为什么大 batch 时录制得稀疏一些也可以接受？

参考答案

257 被填充到 272，浪费 15 / 272 ≈ 5.5%。大 batch 时 decode 更接近计算受限，每步时间较长，CPU 发射开销占比本来就小，即使不用 CUDA Graph 损失也不大；而 batch 很小时发射开销占比最高，最需要精确的录制大小。另外每张图都占显存、增加启动时间，录制的大小不能无限多。

2. 为什么结果会变？ 有人发现，开启 CUDA Graph 后，同一个请求的贪心输出和关闭时不一样。可能的原因有哪些？

参考思路

填充改变了 batch 大小，矩阵乘法可能选择不同的 kernel 或切分方式，浮点累加顺序不同，logits 有微小差异，遇到接近平局的 token 时 argmax 翻转（参见大模型手册的哪些优化会改变输出）；
torch.compile 的融合改变了计算顺序；
真正的 bug：图里读到了过期的缓冲区（某个输入没有拷进静态缓冲区）、填充的请求的 KV 写进了真实请求的块等。

前两种是正常的数值差异，用 logits 误差阈值判断；第三种需要对比开关 CUDA Graph 时每一层的输出来定位。

小结¶

decode 一步上千次 kernel 启动，每次几微秒，发射开销常常比 GPU 计算还长。
CUDA Graph 录制一步前向、一次提交；要求形状和地址固定，所以按 batch 大小分桶录制、填充、使用静态缓冲区。
注意力元数据每步都变，vLLM 用分段图（注意力在图外）和完整图（注意力在图内）两种模式，默认对 decode 用完整图、对混合批次用分段图。
torch.compile 融合访存受限的小算子，以符号形状编译一次、为录制大小特化；与 CUDA Graphs 配合使用，代价是启动时间和显存。
