RDMA 编程模型：verbs、单边操作与内存注册

PD 分离的 KV 传输、跨机的专家并行、分布式 KV 缓存，底层都是 RDMA：网卡直接读写远端机器（甚至远端 GPU）的内存，不经过对方的 CPU 和内核。NCCL 把这些细节封装了起来，但 KV 传输引擎、DeepEP 这类系统是直接在 RDMA 之上写的。这一章讲 RDMA 的编程模型——内存注册、队列对、单边与双边操作、完成通知——用一个语义模拟器把 KV 推送的流程走一遍，再用一个开销模型说明为什么"请求要合并"。

自测：能答上来就可以跳过本章

1. RDMA 为什么比 TCP 快？"内核旁路"和"零拷贝"分别指什么？
2. 内存注册做了什么？为什么 KV 池要在启动时一次性注册？
3. 单边 WRITE 和双边 SEND / RECV 有什么区别？接收方怎么知道数据写完了？
4. PD 分离中，KV 是 prefill 推（WRITE）还是 decode 拉（READ）？各有什么考虑？
5. 为什么传输很多个小块时，带宽跑不满？

自测参考答案（先自己答，再展开对照）

1. 内核旁路：应用程序直接和网卡交互，数据收发不经过操作系统内核（没有系统调用和上下文切换）；零拷贝：网卡直接从应用程序的内存读写，不需要在内核缓冲区和用户内存之间拷贝。再加上协议处理由网卡硬件完成，延迟低、带宽高、几乎不占 CPU。
2. 把一段内存锁定在物理内存里（不会被换出），在网卡里建立虚拟地址到物理地址的映射，并生成访问密钥（lkey / rkey）。注册很慢（要锁页、写网卡的页表），所以 KV 池这种大块内存要在启动时一次性注册，而不是每次传输时临时注册。
3. 单边 WRITE：发起方直接写对端的内存，对端 CPU 完全不参与、也不知道；双边 SEND / RECV：接收方要事先提交接收缓冲区，数据到达时它会收到完成事件。接收方知道写完了的办法：最后一个写带立即数（WRITE_WITH_IMM），在对端产生一个完成事件；或者另发一条消息。
4. 本书的做法是推：decode 实例预分配好块并告知地址，prefill 实例算完一层就用单边 WRITE 写过去，能和计算重叠。拉（READ）则由 decode 实例在准备好之后主动读，节奏由 decode 控制，但要等 prefill 端的数据准备好、还要多一次通知。
5. 网卡每秒能处理的消息数（消息速率）有上限，每个消息还有固定的处理开销；块很小时，受限于消息速率而不是带宽。办法：合并连续的块、调整布局让同一层的数据连续、批量提交、多个 QP 和多张网卡并行。

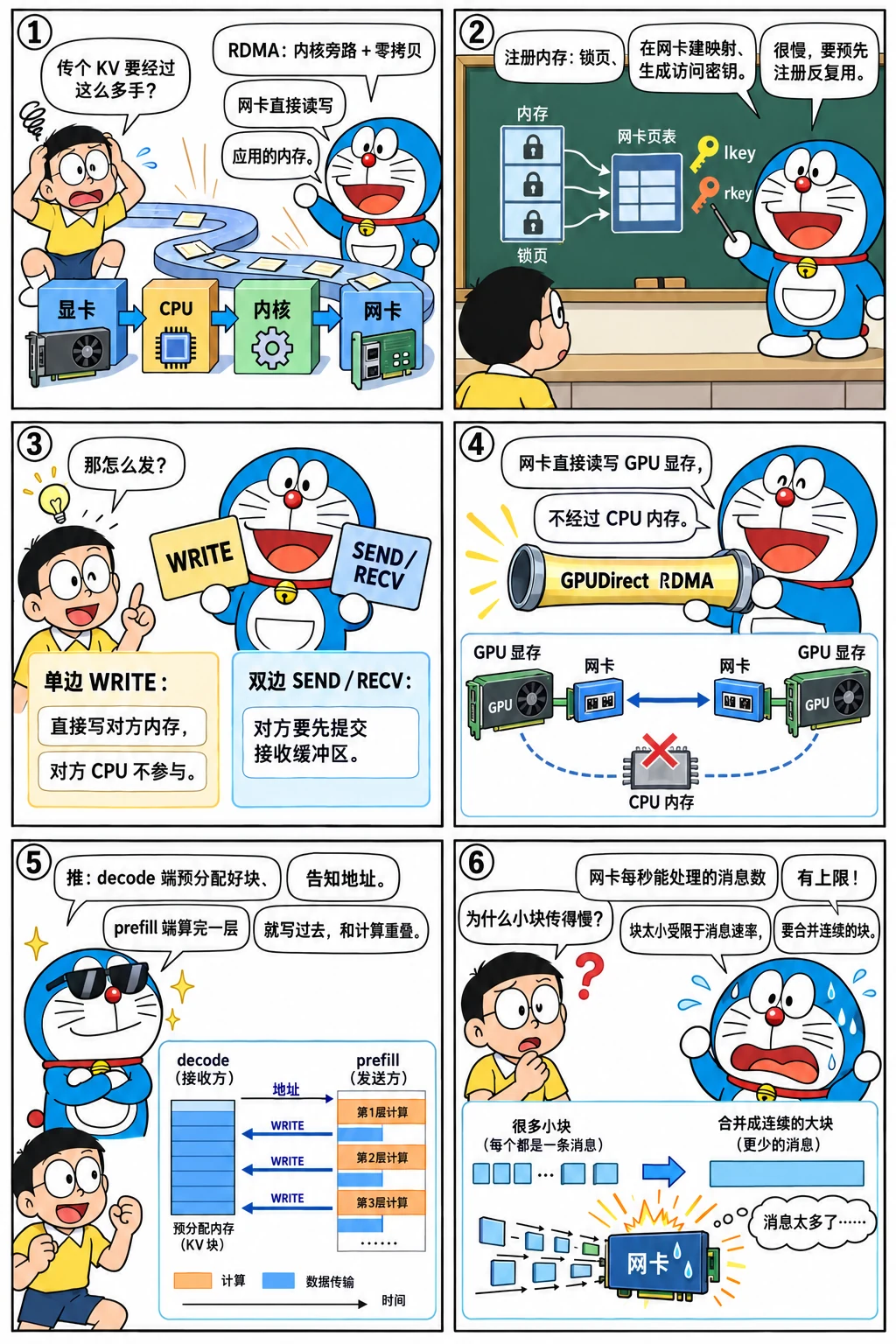

先看一个六格小剧场，再读正文：

为什么是 RDMA

用 TCP 发数据，要经过发送方内核的协议栈、把数据从用户缓冲区拷到内核缓冲区、网卡中断接收方 CPU、再拷回用户缓冲区——每一步都消耗 CPU、增加延迟。RDMA 去掉了这些：

• 内核旁路：用户态程序直接把请求写进网卡的队列（通过内存映射的"门铃"寄存器），不需要系统调用；
• 零拷贝：网卡直接从用户的内存读数据、直接写进对端用户的内存，中间没有内核缓冲区；
• CPU 卸载：可靠传输、重传、分包都在网卡硬件里完成。单边操作（READ / WRITE）甚至完全不需要对端 CPU 参与。

加上 GPUDirect RDMA，"用户的内存"可以是显存：网卡直接从一台机器的 GPU 读、写进另一台机器的 GPU。

verbs 编程模型

图：RDMA 的 verbs 模型——注册内存、建队列对，网卡直接 DMA 到对方内存

RDMA 的编程接口叫 verbs（libibverbs），核心对象：

对象	作用
PD（保护域）	把下面几种资源归到一组，只有同一个 PD 里的 QP 能访问同一个 PD 里注册的内存
MR（内存区域）	ibv_reg_mr 注册一段内存：固定物理页（不能被换出）、让网卡建立地址翻译表，返回本地密钥 lkey 和远程密钥 rkey
QP（队列对）	一个发送队列 + 一个接收队列，相当于一条"连接"。常用类型是 RC（可靠连接，一对一、保证顺序和送达）
CQ（完成队列）	请求完成后，网卡往这里写一条完成记录（CQE），程序轮询它
WR（工作请求）	程序往 QP 里提交的一个操作：SEND、RECV、WRITE、READ、原子操作

建立连接需要一次带外交换：两边通过普通的 TCP、HTTP 或者 etcd 这样的元数据服务，交换 QP 编号、网卡地址（LID / GID），以及要访问的内存的地址和 rkey，然后把 QP 的状态依次切换到 INIT → RTR（可以接收）→ RTS（可以发送）。推理框架里所谓的 "bootstrap 服务"做的就是这件事。

操作分两类：

• 双边：SEND / RECV。接收方必须事先提交 RECV 请求、准备好缓冲区；数据到达后接收方收到一条完成记录。适合传控制消息；
• 单边：WRITE / READ。发起方只需要知道对端内存的地址和 rkey，直接读写，对端的 CPU 完全不知道发生了什么。适合大块数据。
• WRITE_WITH_IMM：写数据的同时附带一个 32 位的立即数，对端会收到一条完成记录——这是"单边写 + 通知对方写完了"的标准做法。RC 连接保证同一个 QP 上的操作按顺序生效，所以最后一个写带上立即数，对端收到通知时，前面的数据一定都已经到了。

用模拟器走一遍 KV 推送

下面的模拟器只模拟语义（注册、单边写、完成队列、密钥检查），不模拟网络。场景是 PD 分离：decode 实例启动时把整个 KV 池注册一次；请求到来时它分配好块，把地址和 rkey 通过带外通道告诉 prefill 实例；prefill 算完后用单边写把 KV 直接写进这些块，最后一个写带上立即数通知 decode：

import itertools


class RemoteAccessError(Exception):
    pass


class Nic:
    """一张网卡的替身：只模拟 RDMA 的语义（注册内存、单边写、完成队列），不模拟网络"""
    _keys = itertools.count(0x1000)

    def __init__(self, name):
        self.name, self.mrs, self.cq = name, {}, []

    def reg_mr(self, buf):
        """注册内存：固定物理页、让网卡能直接访问，返回 (起始地址, rkey)；这里用 rkey 当"地址空间"的编号"""
        rkey = next(self._keys)
        self.mrs[rkey] = buf
        return 0, rkey

    def post_write(self, peer, data, remote_addr, rkey, imm=None, signaled=False):
        """单边写：直接写进对端已注册的内存，对端 CPU 不参与；imm 不为空时对端收到一条完成通知"""
        buf = peer.mrs.get(rkey)
        if buf is None or remote_addr + len(data) > len(buf):
            raise RemoteAccessError(f"{peer.name} 拒绝访问：rkey={rkey:#x}，地址 {remote_addr}+{len(data)}")
        buf[remote_addr:remote_addr + len(data)] = data
        if imm is not None:
            peer.cq.append(("RECV_RDMA_WITH_IMM", imm))
        if signaled:
            self.cq.append(("RDMA_WRITE", len(data)))

    def poll_cq(self):
        done, self.cq = self.cq, []
        return done


BLOCK = 8                                        # 每个 KV 块 8 字节（示意）
decode, prefill = Nic("decode"), Nic("prefill")
pool = bytearray(BLOCK * 6)                      # decode 实例的 KV 池：启动时整块注册一次
addr, rkey = decode.reg_mr(pool)

# 带外握手（bootstrap）：decode 为请求分配第 4、1、5 号块，把地址和 rkey 告诉 prefill
blocks = [4, 1, 5]
kv = [bytes([65 + i]) * BLOCK for i in range(len(blocks))]      # prefill 算出的 3 块 KV：b"AAAAAAAA"、b"BBBB..."、...
for i, (b, data) in enumerate(zip(blocks, kv)):
    last = i == len(blocks) - 1
    prefill.post_write(decode, data, addr + b * BLOCK, rkey, imm=7 if last else None, signaled=last)

print("decode 的完成队列：", decode.poll_cq())             # 只有最后一次带立即数的写产生通知
print("prefill 的完成队列：", prefill.poll_cq())           # 只对最后一个请求要了完成事件（selective signaling）
print("decode 的 KV 池：", bytes(pool).decode().replace("\x00", "."))
for bad in [(rkey + 1, 0), (rkey, BLOCK * 6)]:
    try:
        prefill.post_write(decode, b"x" * BLOCK, bad[1], bad[0])
    except RemoteAccessError as e:
        print("出错：", e)

输出

decode 的完成队列： [('RECV_RDMA_WITH_IMM', 7)]
prefill 的完成队列： [('RDMA_WRITE', 8)]
decode 的 KV 池： ........BBBBBBBB................AAAAAAAACCCCCCCC
出错： decode 拒绝访问：rkey=0x1001，地址 0+8
出错： decode 拒绝访问：rkey=0x1000，地址 48+8

几个值得注意的地方：

• decode 的 CPU 只在最后收到一条通知，三次写入对它都是"透明"的；
• prefill 只对最后一个写请求要了完成事件（selective signaling）：每个请求都产生完成记录会增加网卡和 CPU 的开销，同一个 QP 上后面的完成意味着前面的也完成了；
• 写越界或 rkey 不对，网卡会直接拒绝（真实的错误码是 IBV_WC_REM_ACCESS_ERR，而且出错后 QP 会进入错误状态，需要重建连接）。rkey 就是远端内存的"访问凭证"，泄露它等于允许对方任意读写这段内存；
• 真实系统里，"写完了"的通知也可以不用立即数，而是再写一个标志位让对端轮询，或者用双边 SEND 发一条控制消息。

推还是拉？ 上面是 prefill 推（WRITE）。也可以让 decode 拉（READ）：prefill 算完后把 KV 的地址告诉 decode，decode 自己读。推的好处是 prefill 可以逐层写出去，和后面层的计算重叠，写完就能释放 KV；拉的好处是 decode 可以按自己的节奏和内存余量决定什么时候取。两种做法都有人用：SGLang 的 PD 传输是 decode 先分配好块、由 prefill 推；vLLM 的 NIXL connector 默认是拉——prefill 算完后把块号交给 decode，由 decode 发起 READ（NixlPullConnector），0.30 版本又加入了由 prefill 用 WRITE 推送的 NixlPushConnector。

内存注册的代价

ibv_reg_mr 要把每一页固定在物理内存里，并让网卡建立虚拟地址到物理地址的翻译表，注册几十 GB 的内存可能要几百毫秒到几秒；注册过的内存越多，网卡的翻译表缓存越容易不命中。所以：

• 启动时一次性注册整个 KV 池、整块权重缓冲区，而不是每个请求注册一次；
• 显存的注册要通过 GPUDirect RDMA 的驱动（nvidia-peermem 或 dma-buf）；
• 用大页（2 MB / 1 GB）减少翻译表项；
• 这也意味着 KV 池的大小和位置在启动后最好固定——动态扩缩容的 KV 池要么预留、要么付出重新注册的代价。

请求数与消息速率

网卡除了带宽上限，还有消息速率上限：每个工作请求都有固定的处理开销，程序提交请求（写 WQE、敲门铃）也要时间。KV 是按页存放的，页很小的时候，传输就变成了海量的小请求。估算一个 4K 提示词的 KV（70B、TP=8，每卡要传 160 MiB）在不同组织方式下要多少条请求：

LAYERS, PROMPT, HEAD_BYTES = 80, 4096, 128 * 2   # 70B：80 层；4K 提示词；TP=8 时每卡 1 个 KV 头，一个 token 的 K 是 256 字节
BW, PER_WR = 50e9, 0.1e-6                        # 一张 400G 网卡；每条 WR 的发起开销（单线程、单 QP 的量级，示意）
total = LAYERS * PROMPT * 2 * HEAD_BYTES         # K 和 V
print(f"一个 4K 提示词每卡要传 {total / 2**20:.0f} MiB，纯带宽时间 {total / BW * 1e3:.1f} ms")

plans = [                                        # (页大小, 每条 WR 覆盖几页, K 和 V 是否一起传)
    ("页大小 1，每层每 token 的 K、V 各一条", 1, 1, False),
    ("页大小 16，每层每页的 K、V 各一条", 16, 1, False),
    ("页大小 16，K、V 相邻存放，每层每页一条", 16, 1, True),
    ("页大小 16，合并地址连续的 8 页", 16, 8, True),
    ("每层一条（两边的页都连续）", PROMPT, 1, True),
]
for name, page, merge, kv_together in plans:
    n_wr = LAYERS * (PROMPT // (page * merge)) * (1 if kv_together else 2)
    t = max(total / BW, n_wr * PER_WR)           # 带宽和发起速率，谁慢谁决定时间
    print(f"{name}：{n_wr} 条 WR，每条 {total / n_wr / 1024:g} KiB，约 {t * 1e3:.1f} ms")

输出

一个 4K 提示词每卡要传 160 MiB，纯带宽时间 3.4 ms
页大小 1，每层每 token 的 K、V 各一条：655360 条 WR，每条 0.25 KiB，约 65.5 ms
页大小 16，每层每页的 K、V 各一条：40960 条 WR，每条 4 KiB，约 4.1 ms
页大小 16，K、V 相邻存放，每层每页一条：20480 条 WR，每条 8 KiB，约 3.4 ms
页大小 16，合并地址连续的 8 页：2560 条 WR，每条 64 KiB，约 3.4 ms
每层一条（两边的页都连续）：80 条 WR，每条 2048 KiB，约 3.4 ms

页大小为 1（按 token 管理 KV；SGLang 不指定 --page-size 时就是 1，部分注意力后端会改成 64 等）时，如果逐 token 传输，请求数是带宽时间的 20 倍——这时瓶颈根本不在网络带宽。常见的对策：

• 合并连续的块：源和目标地址都连续的一段合并成一个请求。decode 分配 KV 时尽量给连续的块，收益会很明显；SGLang 的 PD 传输会先把源和目标都连续的片段合并起来（disaggregation/common/utils.py 的 group_concurrent_contiguous）；
• 调整布局：K 和 V 相邻存放、同一层的多个页相邻存放，都能减少请求数；有的系统专门为传输准备一块"层优先、请求连续"的中转缓冲区，在 GPU 上先整理、再一次发出；
• 批量提交：一次提交一串请求、只敲一次门铃（ibv_post_send 接受请求链表）；只对最后一个请求要完成事件；
• 多个 QP、多张网卡并行：一张网卡、一个 QP 的消息速率有限，传输引擎会把请求分散到多个 QP 和机器上的多张网卡（按 GPU 与网卡的拓扑就近选择）。

模型里每条请求 0.1 µs 的开销只是示意；真实的消息速率取决于网卡型号、QP 数量、提交线程数，要在自己的机器上用 ib_write_bw、ib_write_lat（perftest 工具集）测出来。

GPU 自己发起 RDMA

上面的流程里，发起 RDMA 的是 CPU：GPU 算完 KV，CPU 再提交写请求。这对 PD 传输足够了，但对 MoE 的 all-to-all 这类"每层都要、数据量小、延迟敏感"的通信，CPU 参与会成为瓶颈——GPU 要先同步回 CPU，CPU 再去操作网卡。

IBGDA（InfiniBand GPUDirect Async）让 GPU 线程直接构造工作请求、直接敲网卡的门铃，整个通信在 GPU kernel 内部完成，CPU 完全不参与。NVSHMEM 用它实现"在 kernel 里调用 put / get"，DeepEP 的低延迟模式就建立在这之上——这是下一章的内容。

怎么讲清楚

讲到 RDMA，先讲三个关键词：内核旁路、零拷贝、单边操作；再讲编程模型：注册内存得到 rkey、建立 QP、带外交换地址和密钥、提交 WRITE / READ、轮询完成队列；最后落到推理场景：KV 池启动时一次性注册、decode 预分配块后由 prefill 逐层推送、最后一个写带立即数通知、小块要合并以避开消息速率瓶颈、多网卡按拓扑并行。能讲出"页大小为 1 时逐 token 传输会被消息速率卡住"这类量化判断，比背概念有说服力得多。

练习

1. 为什么"最后一个写带立即数"就够了？ 如果 prefill 用两个不同的 QP 并行写 KV（为了用满两张网卡），这个做法还成立吗？

参考答案

RC 类型的 QP 保证同一个 QP 上的写操作按提交顺序在对端生效，所以最后一个写的通知到达时，同一个 QP 上之前的写都已完成。跨 QP 没有顺序保证：QP1 上的通知到了，QP2 上的数据可能还在路上。多 QP 时要么每个 QP 各发一个通知、接收方等齐所有通知（计数），要么在所有 QP 的写都完成后（发送方看到各自的完成事件）再单独发一条通知。

2. 页大小的取舍。 既然页越大传输越高效，为什么推理引擎不把页设得很大（比如 256 个 token）？

参考答案

页大小影响的不只是传输：页越大，内部碎片越多（每个请求最后一页平均浪费半页），前缀缓存的共享粒度越粗（只能以整页为单位共享前缀），分页注意力的 kernel 也要适配。SGLang 默认页大小为 1 就是为了 token 级的前缀共享（Radix Cache）。所以更常见的做法是保持小页，在传输时合并连续块、或者在 GPU 上整理到中转缓冲区再发送；也有系统为 PD 分离单独选用较大的页。

小结

• RDMA 靠内核旁路、零拷贝和硬件卸载获得低延迟、高带宽；单边 READ / WRITE 不需要对端 CPU 参与。
• verbs 的核心对象：PD、MR（lkey / rkey）、QP（常用 RC）、CQ、WR；建连要带外交换 QP 信息、地址和密钥。
• KV 推送：decode 预分配并告知地址，prefill 逐层单边写，最后一个写带立即数通知；同一个 QP 内有序，跨 QP 要另行同步。
• 内存注册很贵，KV 池和缓冲区要启动时一次性注册；显存注册要通过 GPUDirect RDMA 驱动。
• 小块多时瓶颈是消息速率而不是带宽：合并连续块、调整布局、批量提交、多 QP 多网卡并行。
• IBGDA 让 GPU 直接发起 RDMA，是 NVSHMEM 和 DeepEP 低延迟模式的基础。
