专家并行与 DP Attention¶
DeepSeek-V3 有 256 个路由专家、6710 亿参数，一张卡放不下，张量并行又会被 MLA 和通信拖累。主流的部署方式是：注意力部分做数据并行（每张卡处理不同的请求，DP Attention），MoE 部分做专家并行（每张卡放一部分专家，EP），两者之间用 all-to-all 交换 token。这一章用 4 个进程在 CPU 上实现 EP + DP Attention 的一层 MoE，验证与单进程结果一致；再讨论负载均衡（EPLB）、DeepEP 与计算通信重叠。
自测：能答上来就可以跳过本章
- EP 中一个 MoE 层有哪两次通信？各传什么？
- 为什么 DeepSeek 这类模型的注意力部分用 DP 而不是 TP？
- 专家负载不均衡时会怎样？EPLB 用什么方法缓解？
- DeepEP 的"普通模式"和"低延迟模式"分别用于什么阶段？
- 什么是两批重叠（two-batch overlap）？它隐藏的是什么？
自测参考答案（先自己答，再展开对照）
- dispatch：把每个 token 的隐藏向量发给它选中的专家所在的卡；combine：把专家的输出送回 token 原来所在的卡，按门控权重加权求和。两次都是 all-to-all。
- DeepSeek 用 MLA，所有头共享一份潜向量 KV，TP 按头切分切不开它，每张卡都要存完整的一份，KV 容量不随卡数增加。DP Attention 让各卡处理不同的请求，每张卡只存自己请求的 KV，再和 MoE 层的 EP 组合。
- 负载最重的卡决定每一层的时间，其他卡空等；热门专家所在的卡还可能放不下那么多 token。EPLB 根据统计的专家负载，复制热门专家（冗余专家）并重新摆放专家的位置，让各卡的负载均衡。
- 普通模式（高吞吐）：按节点去重、两跳转发，需要一次 CPU 同步，用于训练和 prefill；低延迟模式：直发目标卡、固定槽位，可以录进 CUDA Graph，用于 decode。
- 把一个 batch 拆成两个 micro-batch，一个在做注意力和专家计算时，另一个的 dispatch / combine 在网络上传输，两者交替进行。它隐藏的是 EP 的 all-to-all 通信时间。

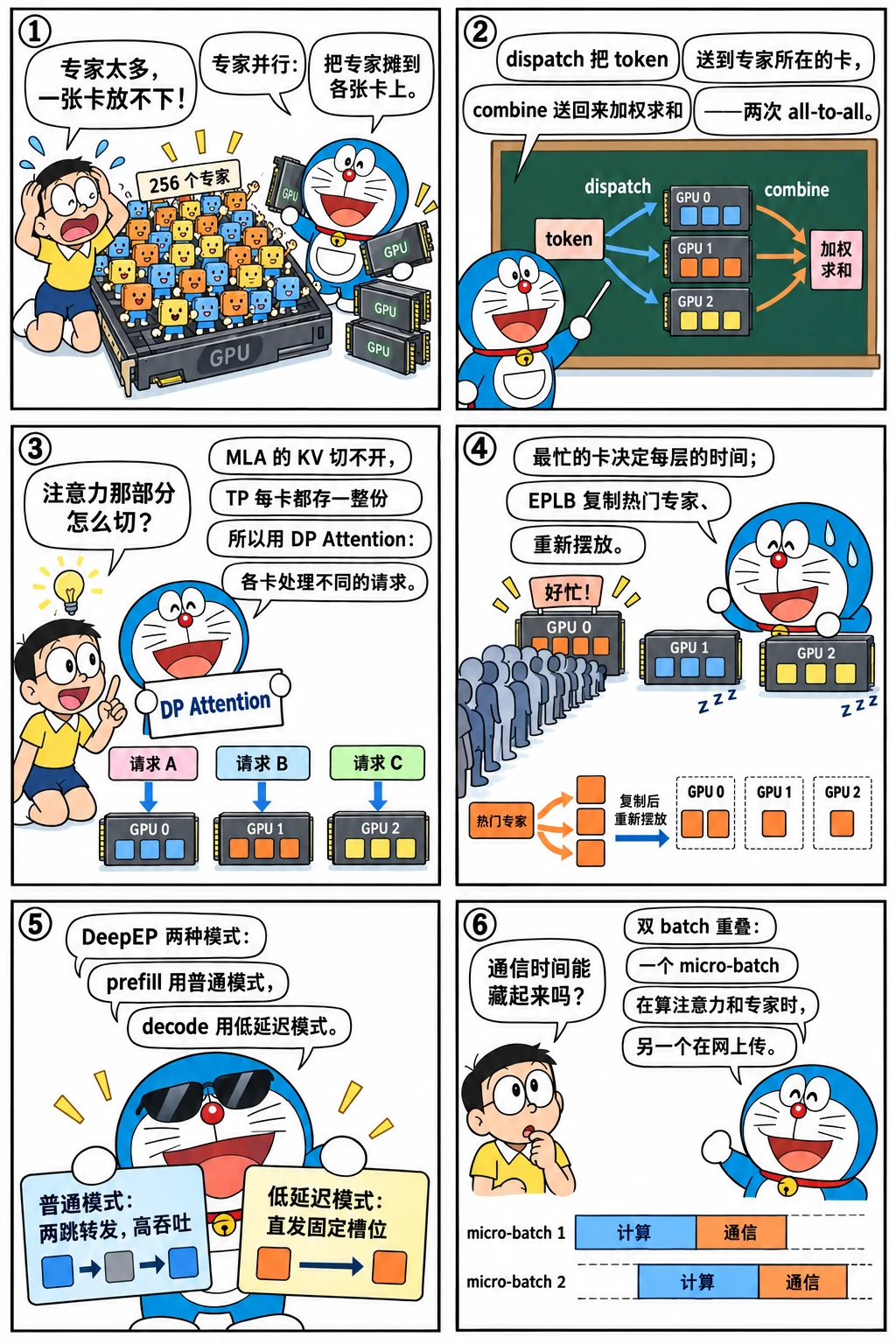

先看一个六格小剧场，再读正文：
EP 与 DP Attention¶
大模型手册的 MoE 一章讲过 MoE 层的计算：路由器为每个 token 选出 top-k 个专家，把 token 分组交给专家计算，再按路由权重加回来。专家并行把 E 个专家平均放到 n 张卡上，每张卡 E/n 个。一个 MoE 层变成：
- 路由：每张卡为自己的 token 算出要去哪些专家（路由器很小，每张卡一份）；
- dispatch（all-to-all）：把每个 token 发到它的专家所在的卡；
- 专家计算：每张卡用自己的专家，按专家分组计算收到的 token；
- combine（all-to-all）：把结果发回 token 原来所在的卡，按路由权重求和。
那注意力部分呢？如果做 TP，每张卡都要处理全部请求的 token，然后在 MoE 前后还要转换数据分布；而且 MLA 的潜在 KV 无法按头切分，TP 时每张卡都要存完整的 KV Cache（见张量并行）。DP Attention 的做法是：注意力部分每张卡处理不同的请求，各自维护自己请求的 KV Cache，完全没有冗余；到了 MoE 层，所有卡通过 all-to-all 组成一个大的 EP 组。
卡 0 卡 1 卡 2 卡 3
请求 A、B 的 请求 C 的 请求 D、E 的 请求 F 的 ← DP：各卡处理不同请求
注意力（本地 KV） 注意力（本地 KV） 注意力（本地 KV） 注意力（本地 KV）
└───────────── dispatch：all-to-all ─────────────┘
专家 0～3 专家 4～7 专家 8～11 专家 12～15 ← EP：各卡放不同专家
└───────────── combine：all-to-all ──────────────┘
下一层注意力 ……
实现¶
复用大模型手册的 moe.py（MoE.route 负责路由，forward_grouped 是单进程的参考实现）：
"""ep.py —— 专家并行（EP）+ DP Attention 的最小实现：两次 all-to-all（dispatch 与 combine）。
用法：torchrun --nproc-per-node 4 --master-addr 127.0.0.1 --master-port 29500 ep.py
每个 rank 处理自己的一批 token（DP Attention：注意力部分各 rank 处理不同的请求），
MoE 层的 E 个专家平均分给各 rank；token 按路由结果发给专家所在的 rank，算完再发回来。
"""
import os
import torch
import torch.distributed as dist
from moe import MoE
D, D_FF, N_EXPERTS, TOP_K = 64, 128, 16, 2
def all_to_all(x: torch.Tensor, send_counts: list[int]) -> tuple[torch.Tensor, list[int]]:
"""先交换"各发多少"，再按这个数量交换数据。"""
world = dist.get_world_size()
counts = torch.tensor(send_counts)
recv = torch.empty(world, dtype=torch.long)
dist.all_to_all_single(recv, counts, [1] * world, [1] * world)
recv_counts = recv.tolist()
out = torch.empty((sum(recv_counts),) + tuple(x.shape[1:]), dtype=x.dtype)
dist.all_to_all_single(out, x.contiguous(), recv_counts, send_counts)
return out, recv_counts
def ep_forward(moe: MoE, x: torch.Tensor, rank: int, world: int) -> tuple[torch.Tensor, int]:
per_rank = N_EXPERTS // world
weights, idx, _ = moe.route(x) # 路由器在每个 rank 上都有一份
flat_expert = idx.flatten() # [N*k] 每个 (token, 槽位) 要去的专家
flat_token = torch.arange(x.shape[0]).repeat_interleave(TOP_K)
dest = flat_expert // per_rank # 专家所在的 rank
order = dest.argsort(stable=True) # 按目标 rank 排好，才能按段发送
send_counts = torch.bincount(dest, minlength=world).tolist()
# dispatch：把 token 的隐藏状态和"要去哪个本地专家"发到专家所在的 rank
recv_x, recv_counts = all_to_all(x[flat_token[order]], send_counts)
recv_e, _ = all_to_all(flat_expert[order] - dest[order] * per_rank, send_counts)
# 本地计算：按专家分组，每个本地专家对分到它的所有 token 做一次矩阵乘法
y = torch.empty_like(recv_x)
for e in range(per_rank):
sel = (recv_e == e).nonzero().flatten()
if len(sel):
y[sel] = moe.experts[rank * per_rank + e](recv_x[sel])
# combine：把结果发回 token 原来所在的 rank，再按路由权重加回原位置
back, _ = all_to_all(y, recv_counts)
out = torch.zeros_like(x)
out.index_add_(0, flat_token[order], back * weights.flatten()[order, None])
return out + sum(s(x) for s in moe.shared), recv_x.shape[0]
def main():
dist.init_process_group("gloo")
rank, world = dist.get_rank(), dist.get_world_size()
torch.manual_seed(0)
moe = MoE(D, D_FF, N_EXPERTS, TOP_K) # 所有 rank 用同一个种子，得到同一份完整权重
torch.manual_seed(100 + rank)
n_tokens = [96, 32, 64, 128][rank % 4] # 各 rank 的 batch 大小不同（DP）
x = torch.randn(n_tokens, D)
with torch.no_grad():
out, n_received = ep_forward(moe, x, rank, world)
# 在 rank 0 上汇总所有 token，用单进程的完整 MoE 计算作为参考（各 rank 大小不同，用对象收集）
gathered = [None] * world
dist.all_gather_object(gathered, (x, out, n_received))
if rank == 0:
xs, outs, loads = zip(*gathered)
with torch.no_grad():
ref = moe.forward_grouped(torch.cat(xs))
err = (torch.cat(outs) - ref).abs().max().item()
print(f"EP={world}：每个 rank {N_EXPERTS // world} 个专家；各 rank 的 token 数 {[len(t) for t in xs]}")
print(f"各 rank 收到的 (token, 专家) 对数：{list(loads)}（总数 = token 数 × top-{TOP_K} = {sum(len(t) for t in xs) * TOP_K}）")
print(f"与单进程完整 MoE 的最大误差：{err:.1e}")
dist.destroy_process_group()
if __name__ == "__main__":
main()
all_to_all 分两步：先交换"我要发给你多少"，各卡据此分配接收缓冲区，再交换数据本身。每个 (token, 专家) 对都要发一次隐藏状态，所以 dispatch 的数据量是 token 数 × top-k × hidden。
4 个进程，16 个专家，top-2，各卡的 token 数不同（DP 下每张卡的负载本来就不一样）：
import os
import socket
import subprocess
import sys
with socket.socket() as s: # 找一个空闲端口。不用 --standalone：它要做主机名的反向解析，macOS 上常常卡住
s.bind(("127.0.0.1", 0))
port = s.getsockname()[1]
result = subprocess.run([sys.executable, "-m", "torch.distributed.run", "--nproc-per-node", "4",
"--master-addr", "127.0.0.1", "--master-port", str(port), "build/code/ep.py"],
capture_output=True, text=True, env={**os.environ, "OMP_NUM_THREADS": "2"}, timeout=1200)
print(result.stdout.strip())
assert float(result.stdout.split("最大误差：")[1]) < 1e-5
EP=4：每个 rank 4 个专家；各 rank 的 token 数 [96, 32, 64, 128]
各 rank 收到的 (token, 专家) 对数：[160, 165, 179, 136]（总数 = token 数 × top-2 = 640）
与单进程完整 MoE 的最大误差：0.0e+00
结果与单进程完全一致。注意各卡收到的计算量（第二行）与各卡自己的 token 数（第一行）没有关系：卡 1 自己只有 32 个 token，却要为全体算 165 个 (token, 专家) 对。EP 下每张卡的计算量由路由决定。
负载均衡：EPLB¶
路由器的选择在推理时不受控制。如果某些专家特别"热门"，它们所在的卡就要处理多得多的 token，其他卡算完了只能等它：一层的时间由最慢的那张卡决定。
训练时的负载均衡损失（大模型手册 MoE 一章）只能让平均情况大致均衡，实际负载还会随输入分布变化。推理引擎的办法是 EPLB（Expert Parallelism Load Balancer）：统计一段时间内各专家的负载，然后
- 冗余专家：把最热的几个专家复制多份，放到不同的卡上，它们的 token 平分给各个副本；
- 重新放置：把专家（含副本）重新分配到各卡，使每张卡的总负载尽量接近。
用一个偏斜的负载分布模拟一下（64 个专家、8 张卡，额外 8 个冗余槽位）：
import heapq
import random
random.seed(0)
num_experts, num_gpus, num_redundant = 64, 8, 8
load = [1 / (i + 1) ** 0.8 for i in range(num_experts)] # 类 Zipf 分布：少数专家很热
random.shuffle(load)
def imbalance(gpu_loads):
return max(gpu_loads) / (sum(gpu_loads) / len(gpu_loads))
per_gpu = num_experts // num_gpus
naive = [sum(load[g * per_gpu:(g + 1) * per_gpu]) for g in range(num_gpus)]
# 1. 冗余：反复把"单个副本负载最大"的专家再复制一份
replicas = [1] * num_experts
for _ in range(num_redundant):
hottest = max(range(num_experts), key=lambda e: load[e] / replicas[e])
replicas[hottest] += 1
items = sorted((load[e] / replicas[e] for e in range(num_experts) for _ in range(replicas[e])), reverse=True)
# 2. 放置：从大到小，每个副本放到当前负载最小、且还有空位的卡上
slots = (num_experts + num_redundant) // num_gpus
heap = [(0.0, g, 0) for g in range(num_gpus)] # (负载, 卡号, 已放数量)
for w in items:
skipped = []
while True:
l, g, n = heapq.heappop(heap)
if n < slots:
break
skipped.append((l, g, n))
heapq.heappush(heap, (l + w, g, n + 1))
for s in skipped:
heapq.heappush(heap, s)
balanced = [l for l, _, _ in heap]
print(f"按顺序放置：最忙的卡是平均负载的 {imbalance(naive):.2f} 倍")
print(f"冗余 {num_redundant} 个专家 + 重新放置：{imbalance(balanced):.2f} 倍")
最忙的卡从平均负载的 2.26 倍降到 1.00 倍，MoE 部分的时间缩短了一半以上。代价是冗余专家占用额外的显存，以及重新放置时要搬运专家权重（通常异步进行，或在负载变化不频繁时周期性执行）。
通信：DeepEP 与计算通信重叠¶
EP 的每一层都有两次 all-to-all，它们的规模有多大？以 DeepSeek-V3（hidden 7168，top-8）为例，每张卡每步 decode 128 个 token：
hidden, top_k, tokens = 7168, 8, 128
dispatch = tokens * top_k * hidden * 1 # dispatch 用 FP8 传输，每个数 1 字节
combine = tokens * top_k * hidden * 2 # combine 用 BF16
for name, bw in [("NVLink（约 450 GB/s）", 450e9), ("InfiniBand 400 Gb/s（约 50 GB/s）", 50e9)]:
print(f"{name}：每层 dispatch + combine 共 {(dispatch + combine) / 1e6:.0f} MB，约 {(dispatch + combine) / bw * 1e6:.0f} μs")
NVLink（约 450 GB/s）：每层 dispatch + combine 共 22 MB，约 49 μs
InfiniBand 400 Gb/s（约 50 GB/s）：每层 dispatch + combine 共 22 MB，约 440 μs
这是"所有 (token, 专家) 对都跨卡发送"的上限估计。跨机器时，每层几百微秒，乘以 58 个 MoE 层，就是几十毫秒，比 decode 一步的计算时间还长。几项关键技术都是为了对付这个问题：
- 限制跨机器的路由：DeepSeek-V3 训练时就约束每个 token 最多发往 4 个节点，并且同一个节点只发一次，到节点内再通过 NVLink 转发给多个专家，跨机流量大幅减少；
- DeepEP：DeepSeek 开源的 EP 通信库。普通模式针对 prefill：大批量、高吞吐，同时利用 NVLink（机内）和 RDMA（机间）的带宽；低延迟模式针对 decode：纯 RDMA、小消息延迟极低，并且可以被 CUDA Graph 录制；
- 两批重叠（two-batch overlap，TBO）：把一个批次拆成两个微批次，一个在做注意力或专家计算时，另一个在做 all-to-all 通信，交替进行，把通信时间藏在计算后面；
- PD 分离：prefill 和 decode 的最佳 EP 规模与通信模式完全不同，分开部署才能各自最优（见 PD 分离）。
源码对照
- vLLM：MoE 层在
vllm/model_executor/layers/fused_moe/（FusedMoE及多种专家计算 kernel）；all-to-all 的实现在vllm/distributed/device_communicators/all2all.py，由--all2all-backend选择：deepep_high_throughput（DeepEP 普通模式，适合 prefill）、deepep_low_latency（低延迟模式，适合 decode）、pplx、flashinfer_nvlink_*等，默认是allgather_reducescatter；EPLB 在vllm/distributed/eplb/（--enable-eplb）。数据并行 + 专家并行用--data-parallel-size和--enable-expert-parallel开启。 - SGLang：
--enable-dp-attention开启 DP Attention，--ep-size设置 EP 规模，--moe-a2a-backend deepep选择 DeepEP；相关代码在srt/layers/dp_attention.py、srt/layers/moe/、srt/eplb/，两批重叠在srt/batch_overlap/（--enable-two-batch-overlap）。SGLang 团队的博客详细记录了在 96 张 H100 上用 PD 分离 + 大规模 EP 部署 DeepSeek 的过程，值得一读。
怎么讲清楚
"怎么部署 DeepSeek-V3 这样的大 MoE 模型？"，按五步讲：显存（671B 参数，FP8 约 700 GB，至少一台 8 卡 H200 或多机）→ 并行（注意力 DP 以避免 MLA 的 KV 冗余，MoE 用 EP，all-to-all 连接两者）→ 通信（DeepEP：prefill 用普通模式、decode 用低延迟模式；两批重叠隐藏通信；限制跨节点路由）→ 负载（EPLB：冗余专家 + 重新放置）→ 分离（PD 分离，prefill 和 decode 用不同的 EP 规模）。每一点都能说出"为什么"，就讲到位了。
练习¶
1. 为什么 decode 需要大 EP？ 256 个专家、top-8，一张卡上的 decode batch 为 64。如果只用 8 张卡做 EP（每卡 32 个专家），每个专家平均分到多少个 token？用 256 张卡（每卡 1 个专家）呢？这对专家计算的效率意味着什么？
参考答案
全部 8 张卡共 512 个 token，产生 512 × 8 = 4096 个 (token, 专家) 对，平均每个专家 16 个 token。无论 EP 多大，每个专家分到的 token 数取决于全局 batch；但 EP 越大，全局 batch（DP 的总和）越大：256 张卡、每卡 64 个 token，全局 16384 个 token，每个专家平均 512 个。专家计算是 [专家的 token 数, hidden] × [hidden, d_ff] 的 GEMM，token 太少时是访存受限的 GEMV，读一遍专家权重只算十几个 token；token 多了才能接近计算受限。所以大规模 EP 的意义不只是放得下，更是让每个专家攒够 token，提高计算效率。
2. DP Attention 的负载问题。 DP Attention 下，某一步卡 0 有 100 个 decode 请求，卡 1 只有 10 个。会发生什么？
参考答案
注意力部分卡 1 很快就算完了，但 MoE 层的 all-to-all 是集合通信，所有卡必须同时参与，卡 1 只能等卡 0。更麻烦的是 CUDA Graph 与 all-to-all 要求各卡的形状一致，所以通常会把各卡的 batch 填充到同样大小（SGLang 中称为 MLP sync，没有请求的卡也要执行一次 IDLE 前向）。因此 DP Attention 需要在各 DP rank 之间均衡请求（按请求数和 KV 用量路由），vLLM 的 DPLBAsyncMPClient 和 SGLang 的 DataParallelController 都在做这件事。
训练侧的专家并行
训练时 all-to-all 也要反向传播，负载均衡则靠辅助损失或无辅助损失的偏置调整。分布式训练手册的 MoE 与专家并行一章实现了带 autograd 的 dispatch / combine，并模拟了 DeepSeek-V3 的偏置均衡。
小结¶
- EP 把专家分到各卡，每个 MoE 层两次 all-to-all：dispatch 发送 token，combine 收回结果。
- DP Attention 让各卡处理不同请求，避免 MLA 的 KV 冗余，与 EP 组合是大 MoE 模型的主流部署方式。
- 负载不均衡让最慢的卡决定每层时间，EPLB 用冗余专家和重新放置来均衡。
- 跨机 all-to-all 代价很高：限制路由的节点数、DeepEP 的两种模式、两批重叠、PD 分离共同应对。
