SGLang 设计演进 起点：论文与初始提交

RadixAttention 第一版：220 行的基数树逐行读

RadixAttention 是 SGLang 的招牌，而它的第一版只有 220 行：一个 TreeNode、一个按字符比较的 match、递归的匹配与插入、按最近访问时间淘汰叶子的 evict，以及一对引用计数函数。这一章把 22085081bb 的 radix_cache.py 逐段读完，看它怎样和调度器配合，再读发布 8 天后就修掉的一个匹配 bug——一个很好的例子，说明"看起来对"的树操作有多容易错。最后把它和今天 820 行、带页对齐、哈希和多种淘汰策略的版本对照。

自测：能答上来就可以跳过本章

1. 树的节点上存的"键"和"值"分别是什么？为什么键是 token 序列的一段而不是一个 token？
2. 匹配到一条边的中间时会发生什么？插入时呢？
3. 淘汰策略是什么？哪些节点不能被淘汰？evictable_size 是怎么维护的？
4. 调度器在什么时候调用 match_prefix、inc_ref_counter、insert、dec_ref_counter？

自测参考答案（先自己答，再展开对照）

1. 键是一段 token id 序列（父节点到该节点的边上的 token），值是这些 token 的 KV 在池里的槽位索引（一个张量）。基数树（压缩前缀树）把只有一个孩子的链压成一条边，节点数和内存都远少于每个 token 一个节点的 trie，匹配时按边逐段比较。
2. 匹配到边的中间（新序列和这条边只有部分相同）时，把这条边在分叉点切成两段：新建一个中间节点承接前半段，原节点只保留后半段；匹配结果到中间节点为止。插入时同样先分裂再在中间节点下挂新边。
3. 收集所有叶子放进按 last_access_time 排序的最小堆，从最久未访问的叶子开始删，直到释放够 num_tokens；引用计数大于 0（有运行中的请求在用）的节点跳过；删掉一个叶子后如果父节点变成叶子，把父节点也放进堆。evictable_size 在插入新节点时加上它的长度，在节点被引用（计数从 0 变 1）时减去、解除引用（从 1 变 0）时加回，删除叶子时减去。
4. 组 batch 时先对每个等待的请求 match_prefix；决定接纳时 inc_ref_counter(last_node) 锁住路径；请求结束时 insert(input_ids + output_ids, 槽位) 把整条序列放进树，释放树里已有部分对应的池槽位，再 dec_ref_counter(last_node) 解锁。

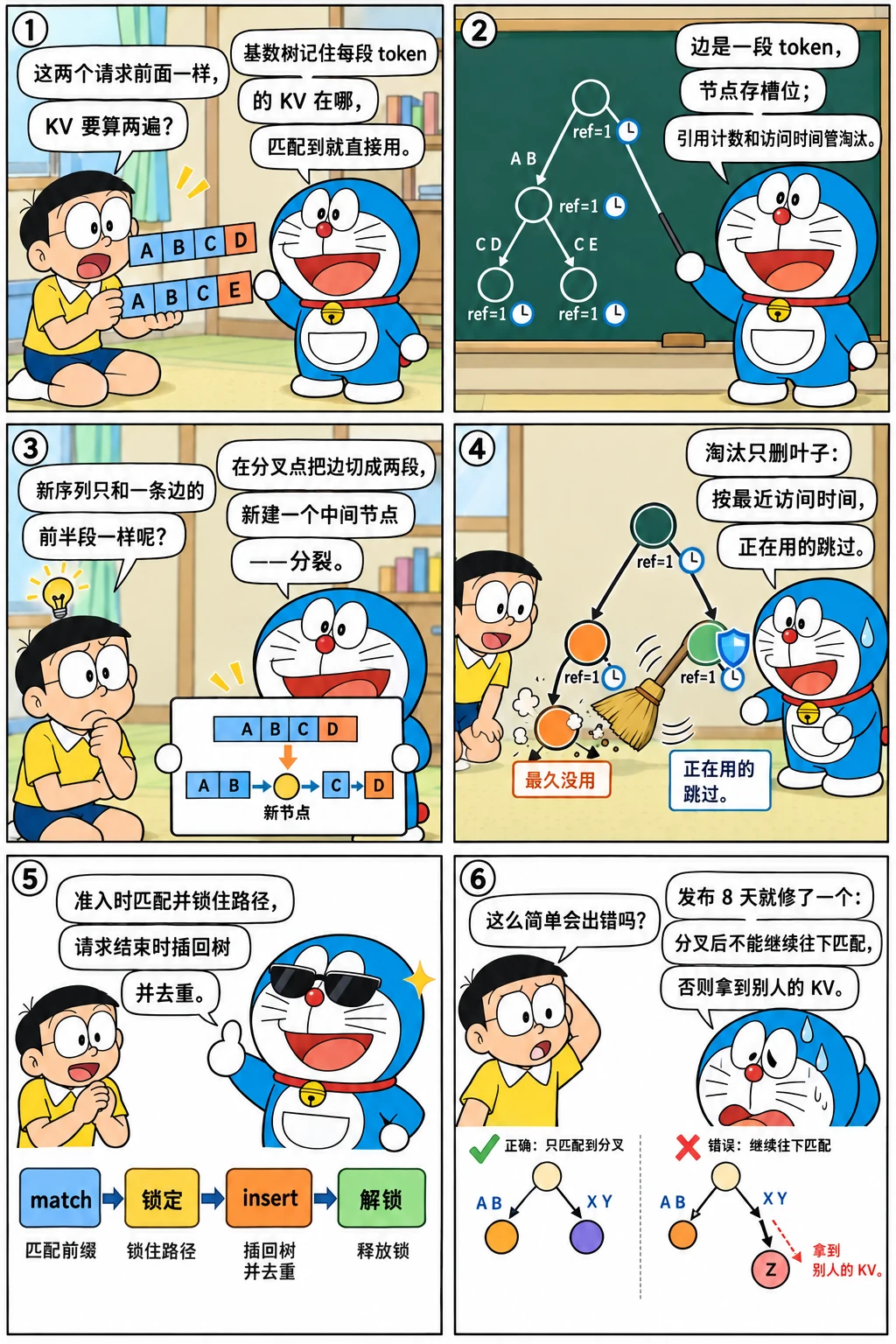

先看一个六格小剧场，再读正文：

节点与匹配

class TreeNode:
    def __init__(self):
        self.children = defaultdict(TreeNode)
        self.parent = None
        self.value = None
        self.ref_counter = 0
        self.last_access_time = time.time()

    def __lt__(self, other):
        return self.last_access_time < other.last_access_time


def match(key, seq):
    i = 0
    for k, w in zip(key, seq):
        if k != w:
            break
        i += 1
    return i

TreeNode 的 children 是 defaultdict，键是一段 token 序列（元组），值是子节点；value 是这段 token 对应的槽位索引张量；ref_counter 记录有多少运行中的请求经过这个节点；last_access_time 用于 LRU；__lt__ 让节点能直接放进 heapq。match(key, seq) 返回两个序列的公共前缀长度，是整棵树唯一的比较操作。

公开接口只有六个：match_prefix、insert、evict、inc_ref_counter、dec_ref_counter、evictable_size（外加调试用的 pretty_print 和 total_size）：

    def match_prefix(self, key):
        if self.disable:
            return [], self.root_node

        value = []
        last_node = [self.root_node]
        self._match_prefix_helper(self.root_node, key, value, last_node)
        if value:
            value = torch.concat(value)
        return value, last_node[0]

    def insert(self, key, value=None):
        if self.disable:
            return len(key)

        if value is None:
            value = [x for x in key]
        return self._insert_helper(self.root_node, key, value)

match_prefix 返回两样东西：命中的槽位索引（各段 value 拼起来的张量）和 last_node（命中路径的最后一个节点）。调度器后面用 last_node 做引用计数。disable 是 --model-mode no-cache 的实现：匹配永远为空，插入永远"全部已存在"（返回 len(key)，调用方据此释放全部槽位）。

递归匹配、分裂与插入

    def _match_prefix_helper(self, node, key, value, last_node):
        node.last_access_time = time.time()

        for c_key, child in node.children.items():
            prefix_len = match(c_key, key)
            if prefix_len != 0:
                if prefix_len == len(key) and prefix_len != len(c_key):
                    new_node = self._split_node(c_key, child, prefix_len)
                    value.append(new_node.value)
                    last_node[0] = new_node
                else:
                    value.append(child.value[:prefix_len])
                    last_node[0] = child
                    self._match_prefix_helper(child, key[prefix_len:], value, last_node)
                break

    def _split_node(self, key, child, split_len):
        # new_node -> child
        new_node = TreeNode()
        new_node.children = {key[split_len:]: child}
        new_node.parent = child.parent
        new_node.ref_counter = child.ref_counter
        new_node.value = child.value[:split_len]
        child.parent = new_node
        child.value = child.value[split_len:]
        new_node.parent.children[key[:split_len]] = new_node
        del new_node.parent.children[key]
        return new_node

_match_prefix_helper 在当前节点的孩子里找一条和 key 有公共前缀的边（最多一条，因为兄弟边的首 token 互不相同），然后分两种情况：公共前缀短于这条边就分裂，到此为止；否则整条边命中，递归进孩子继续匹配剩下的 key。_split_node 把一条边切成两段：新建 new_node 承接前 split_len 个 token（值也切开），继承原节点的引用计数（因为经过原节点的请求必然也经过它），原节点变成 new_node 的孩子。

插入是同样的结构：

    def _insert_helper(self, node, key, value):
        node.last_access_time = time.time()

        for c_key, child in node.children.items():
            prefix_len = match(c_key, key)

            if prefix_len == len(c_key):
                if prefix_len == len(key):
                    return prefix_len
                else:
                    key = key[prefix_len:]
                    value = value[prefix_len:]
                    return prefix_len + self._insert_helper(child, key, value)

            if prefix_len:
                new_node = self._split_node(c_key, child, prefix_len)
                return prefix_len + self._insert_helper(
                    new_node, key[prefix_len:], value[prefix_len:]
                )

        if len(key):
            new_node = TreeNode()
            new_node.parent = node
            new_node.value = value
            node.children[key] = new_node
            self.evictable_size_ += len(value)
        return 0

返回值是"树里已经有的前缀长度"：调用方据此知道这条序列的前多少个 token 的 KV 已经有一份，可以把自己那份槽位释放掉（去重）。新建节点时 evictable_size_ += len(value)，因为新节点没有引用、可以淘汰。

图：匹配到边的中间时分裂节点

淘汰与引用计数

    def evict(self, num_tokens, evict_callback):
        if self.disable:
            raise RuntimeError()

        leaves = self._collect_leaves()
        heapq.heapify(leaves)

        num_evicted = 0
        while num_evicted < num_tokens and len(leaves):
            x = heapq.heappop(leaves)

            if x == self.root_node:
                break
            if x.ref_counter > 0:
                continue

            num_evicted += evict_callback(x.value)
            self._delete_leaf(x)

            if len(x.parent.children) == 0:
                heapq.heappush(leaves, x.parent)

    def inc_ref_counter(self, node):
        delta = 0
        while node != self.root_node:
            if node.ref_counter == 0:
                self.evictable_size_ -= len(node.value)
                delta -= len(node.value)
            node.ref_counter += 1
            node = node.parent
        return delta

    def dec_ref_counter(self, node):
        delta = 0
        while node != self.root_node:
            if node.ref_counter == 1:
                self.evictable_size_ += len(node.value)
                delta += len(node.value)
            node.ref_counter -= 1
            node = node.parent
        return delta

    def evictable_size(self):
        return self.evictable_size_

evict 的策略是叶子优先的 LRU：收集所有叶子，按最近访问时间建最小堆，弹出最久未访问的叶子，引用计数大于 0 就跳过，否则调用 evict_callback（调度器传入的 token_to_kv_pool.free）释放槽位、删掉叶子；父节点因此变成叶子的话也进堆。只淘汰叶子是必然的：内部节点的 KV 是它所有后代的前缀，删了内部节点后代就不完整了。

引用计数沿路径向上累加：inc_ref_counter(node) 从 node 走到根，每个节点计数加一；计数从 0 变 1 的节点离开"可淘汰"集合，所以 evictable_size_ 要减去它的长度，函数返回这个变化量（负数），调度器用它修正"可用空间"的估计（上一章的准入逻辑）。dec_ref_counter 反过来。

调度器怎么用它

树本身不知道请求的存在，四个调用点都在 model_rpc.py 里。组 batch 时先匹配、后锁定：

python/sglang/srt/managers/router/model_rpc.py @ 22085081bb L219-225,270-281

        for req in self.forward_queue:
            prefix_indices, last_node = self.tree_cache.match_prefix(req.input_ids)
            if req.return_normalized_logprob:
                prefix_indices = prefix_indices[: req.normalized_logprob_start_len]
            req.adjust_input_len = len(req.input_ids) - len(prefix_indices)
            req.prefix_indices = prefix_indices
            req.last_node = last_node
...
                delta = self.tree_cache.inc_ref_counter(req.last_node)
                available_size += delta

                if not (
                    req.adjust_input_len + req.max_new_tokens() + new_batch_total_tokens
                    < available_size
                ):
                    delta = self.tree_cache.dec_ref_counter(req.last_node)
                    available_size += delta
                else:
                    self.token_to_kv_pool.add_refs(req.prefix_indices)
                    can_run_list.append(req)

请求结束时插入并去重：

python/sglang/srt/managers/router/model_rpc.py @ 22085081bb L401-415

        # Remove finished reqs
        if finished_indices:
            # Update radix cache
            req_pool_indices_cpu = batch.req_pool_indices.cpu().tolist()
            for i in finished_indices:
                req = batch.reqs[i]
                req_pool_idx = req_pool_indices_cpu[i]
                token_ids = tuple(req.input_ids + req.output_ids)
                seq_len = len(token_ids) - 1
                indices = self.req_to_token_pool.req_to_token[req_pool_idx, :seq_len]
                prefix_len = self.tree_cache.insert(token_ids, indices.clone())

                self.token_to_kv_pool.free(indices[:prefix_len])
                self.req_to_token_pool.free(req_pool_idx)
                self.tree_cache.dec_ref_counter(req.last_node)

token_ids 是输入加输出的整条序列，seq_len = len - 1 是因为最后一个 token 的 KV 还没算（它是刚采样出来、还没送进模型的那个）。insert 返回已存在的前缀长度 prefix_len，这部分槽位是重复的，释放掉；剩下的槽位现在归树管。然后释放请求槽、解除锁定。

缓存感知的调度策略在 scheduler.py 里，只有 73 行：

    def new_token_estimation_ratio(self):
        return 0.4 if self.schedule_heuristic != "fcfs" else 0.5

    def get_priority_queue(self, forward_queue):
        if self.schedule_heuristic == "lpm":
            # longest prefix match
            forward_queue.sort(key=lambda x: -len(x.prefix_indices))
            return forward_queue
        elif self.schedule_heuristic == "random":
            random.shuffle(forward_queue)
            return forward_queue
        elif self.schedule_heuristic == "fcfs":
            return forward_queue
        elif self.schedule_heuristic == "weight":
            last_node_to_reqs = defaultdict(list)
            for req in forward_queue:
                last_node_to_reqs[req.last_node].append(req)
            for node in last_node_to_reqs:
                last_node_to_reqs[node].sort(key=lambda x: -len(x.prefix_indices))

            node_to_weight = defaultdict(int)
            self._calc_weight_recursive(
                self.tree_cache.root_node, last_node_to_reqs, node_to_weight
            )

            tmp_queue = []
            self._get_weight_priority_recursive(
                self.tree_cache.root_node, node_to_weight, last_node_to_reqs, tmp_queue
            )
            assert len(tmp_queue) == len(forward_queue)
            return tmp_queue
        else:
            raise ValueError(f"Unknown schedule_heuristic: {self.schedule_heuristic}")

默认 lpm（longest prefix match）：按命中长度降序。weight 策略是论文定理的实现：先把等待请求按 last_node 分组，再从根开始递归，每个节点的权重是它子树里挂的请求数，按权重大的孩子优先深度遍历——这样同一子树的请求连在一起处理，前缀留在缓存里的时间最短。new_token_estimation_ratio 对 fcfs 用 0.5，其他策略用 0.4：缓存感知的策略命中更多、实际新增更少，可以估得更乐观。

发布 8 天后的 bug

2024-01-16 的 fix radix cache match (#7) 是整个仓库第七个 PR，只改了两行：

radix-fix.sh

git show --format='%ad  %h  %an  %s' --date=short 01ca82d765 -- python/sglang/srt/managers/router/radix_cache.py | sed -n '1p;/^@@/,$p'

输出

2024-01-16  01ca82d765  Liangsheng Yin  fix radix cache match (#7)
@@ -116,12 +116,12 @@ class RadixCache:
         for c_key, child in node.children.items():
             prefix_len = match(c_key, key)
             if prefix_len != 0:
-                if prefix_len == len(key) and prefix_len != len(c_key):
+                if prefix_len < len(c_key):
                     new_node = self._split_node(c_key, child, prefix_len)
                     value.append(new_node.value)
                     last_node[0] = new_node
                 else:
-                    value.append(child.value[:prefix_len])
+                    value.append(child.value)
                     last_node[0] = child
                     self._match_prefix_helper(child, key[prefix_len:], value, last_node)
                 break

原来的条件是"key 整个被这条边包含、且比边短才分裂"，否则取边的前 prefix_len 个 token 并递归进孩子。错在第二种情况里包含了"key 比边长、但只和边的前半段相同"的情形：此时匹配已经在边中间分叉，不该再往下走，可往下走之后 key 剩下的部分会去和孙子节点比较，一旦碰巧有公共前缀，就把一段上下文完全不同的 KV 当成命中返回。用一个纯 Python 的小模型复现（键用字符串，值就是字符本身，便于看出错在哪）：

radix-bug.py

"""复现 #7 修掉的匹配 bug：树里有 "Hello_L.A.!" → "world"，查 "Hello_world"。"""
from collections import defaultdict


class Node:
    def __init__(self, value=""):
        self.children, self.value = {}, value


def match(a, b):
    i = 0
    while i < min(len(a), len(b)) and a[i] == b[i]:
        i += 1
    return i


def insert(node, key):
    for ck, child in node.children.items():
        n = match(ck, key)
        if n == len(ck):
            return insert(child, key[n:]) if n < len(key) else None
        if n:
            mid = Node(ck[:n]); mid.children[ck[n:]] = child; child.value = ck[n:]
            del node.children[ck]; node.children[ck[:n]] = mid
            return insert(mid, key[n:])
    if key:
        node.children[key] = Node(key)


def match_prefix(node, key, buggy):
    out = []
    for ck, child in node.children.items():
        n = match(ck, key)
        if n:
            if (n == len(key) and n != len(ck)) if buggy else (n < len(ck)):
                out.append(ck[:n])                      # 分裂（这里只取前半段，省略真正的分裂）
            else:
                out.append(ck[:n] if buggy else ck)
                out += match_prefix(child, key[n:], buggy)
            break
    return out


root = Node()
insert(root, "Hello_L.A.!")
insert(root, "Hello_L.A.!world")
for buggy in (True, False):
    hit = "".join(match_prefix(root, "Hello_world", buggy))
    print(f"{'修复前' if buggy else '修复后'}：命中 {hit!r}（{len(hit)} 个 token）")

输出

修复前：命中 'Hello_world'（11 个 token）
修复后：命中 'Hello_'（6 个 token）

修复前，Hello_world "命中"了 11 个 token：前 6 个是对的（Hello_），后 5 个 world 来自 Hello_L.A.!world 这条序列——那是 "Hello_L.A.!" 之后的 "world"，KV 完全不同。修复后只命中 Hello_。两行的修正：只要公共前缀短于这条边就分裂、停止；整条边命中时追加整条边的值（而不是切片）再递归。这类错误单元测试很难覆盖（需要恰好构造"分叉后又碰巧匹配"的序列），所以树操作的每一个分支都值得像这样手动推一遍。

设计取舍

初版基数树的几个选择，以及它们为什么合理：

• 叶子 LRU 而不是全局 LRU。 内部节点不能单独删，所以淘汰只在叶子上发生；用 last_access_time 排序叶子等价于"最久未用的完整路径优先"，实现只要一个堆。
• 引用计数而不是"正在运行就不淘汰"的标记。 多个请求可以共享同一条路径，计数能正确表达"最后一个用的人走了才可淘汰"。
• 插入在请求结束时，而不是 prefill 完成时。 简单，但有一个代价：运行中的请求的前缀对别的请求不可见（同一批里的相同前缀要各算一遍）。2024-12-11 的 in batch prefix caching by delay scheduling (#2442) 和后来的 cache_unfinished_req 才补上这一点。
• 按 Python 元组比较。 match 是纯 Python 循环，每次匹配 O(前缀长度)。论文测得 100 个请求的树操作共 0.2 秒，当时够用；后来 2024-04 的 Optimize radix tree matching (#364) 和 2025 年的 C++ / Rust 树都是在这一点上做文章。

后来怎么样了

这个文件的历史能直接 --follow 出来（它在 #807 时从 managers/router/ 搬到了 mem_cache/）：

radix-evolution.sh

REF=${REF:-29f6d408c0}
f=python/sglang/srt/mem_cache/radix_cache.py
echo "提交数：$(git log --follow --format=%h "$REF" -- $f | wc -l)"
for y in 2024 2025 2026; do echo "  $y：$(git log --follow --date=short --format=%ad "$REF" -- $f | grep -c "^$y")"; done
echo "今天的行数：$(git show "$REF:$f" | wc -l)"
echo "mem_cache/ 的 Python 文件数：$(git ls-tree -r --name-only "$REF" -- python/sglang/srt/mem_cache | grep -c '\.py$')"

输出

提交数：127
  2024：30
  2025：42
  2026：55
今天的行数：823
mem_cache/ 的 Python 文件数：156

几个节点：

时间	提交	变化
2024-04-18	Optimize radix tree matching (#364)	匹配改成更快的实现，孩子按首 token 索引
2024-07-29	Code structure refactor (#807)	搬进 mem_cache/，与 memory_pool.py 同目录
2025-02-23	Hierarchical Caching for SGLang (#2693)	hiradix_cache.py 继承它，节点可以在 GPU / CPU 之间搬
2025-03-12	Support page size > 1 (#4356)	键按页对齐，匹配以页为单位
2025-08-11	HiCache Storage: generate hash when inserting new nodes (#9053)	节点带哈希值，作为外部存储的键
2025-09 → 2026-03	#10190、#11506、#18843	淘汰策略插件化：LRU、LFU、SLRU……
2026-01 → 2026-03	[RadixTree][N/N Refactor] 系列	统一的插入 / 淘汰参数、锁接口；滑动窗口注意力的 SWARadixTree

今天的 TreeNode 长这样：

class TreeNode:
    counter = 0

    def __init__(self, id: Optional[int] = None, priority: int = 0):
        self.children = defaultdict(TreeNode)
        self.parent: TreeNode = None
        self.key: RadixKey = None
        self.value: Optional[torch.Tensor] = None
        self.lock_ref = 0
        self.last_access_time = time.monotonic()
        self.creation_time = time.monotonic()

        self.hit_count = 0
        # store hash values of each pages
        self.hash_value: Optional[List[str]] = None
        # Namespace-aware hashes used only for external KV events.
        self.event_hash_value: Optional[List[str]] = None
        # priority for priority-aware eviction
        self.priority = priority

        self.id = TreeNode.counter if id is None else id
        TreeNode.counter += 1

    @property
    def evicted(self):
        return self.value is None

    def __lt__(self, other: TreeNode):
        return self.last_access_time < other.last_access_time

对比初版：多了 id、priority、hit_count、host_value（CPU 侧的副本）、hash_value（存储键）、lock_ref 取代了 ref_counter、last_access_time 用单调时钟（2025-05-17 的 #6211 修正了用墙钟导致的排序异常）。键也从元组变成了 RadixKey，支持页对齐和为滑动窗口准备的"二元组视图"。但 _match_prefix_helper、_split_node、_insert_helper、evict 四个函数的名字和结构从 2024 年 1 月保留到现在。

练习

1. 为什么插入要返回已存在的长度。 读 _insert_helper 的三个 return，解释每种情况返回值的含义，以及调用方拿到它之后释放的是哪些槽位。

参考答案

整条边命中且 key 也到头：返回 prefix_len（整条序列都已存在）；整条边命中但 key 还有剩余：返回这条边的长度加递归结果；部分命中：分裂后返回命中部分加递归结果（递归到新节点下通常会新建边，返回 0）。调用方的 indices[:prefix_len] 就是这条请求里和树重复的那段槽位，释放后树里只保留一份 KV。

2. 淘汰的边界。 构造一种情况：evict(num_tokens) 结束时释放的 token 数小于 num_tokens。调度器此时会怎样？

参考答案

所有叶子都被引用（计数大于 0）或者树已空时，堆弹空了也凑不够。Batch.init_extend_batch 在 evict 之后再 alloc 一次，仍失败就打印 "Prefill out of memory." 并 exit()——初版直接退出进程。这也是为什么准入要预估未来需求：它靠"少接请求"而不是"抢占"来避免这里。后来的版本在这种情况下撤回（retract）部分 decode 请求。

3. 延迟插入的代价。 用 git show 9208618b3e 看 #2442 "in batch prefix caching by delay scheduling" 解决了什么问题、怎么解决的。

参考思路

同一批里的多个请求共享前缀时，初版会各自计算一遍（插入在请求结束时才发生）。#2442 在组 batch 时识别出"和运行中 / 本批其他请求共享长前缀但树里还没有"的请求，把它们推迟到下一轮，让第一个请求先算完并插入，后面的就能命中。这是"插入时机"这个取舍的第一次修正。

怎么讲清楚

讲 RadixAttention 时按"结构 → 操作 → 和调度器的接口 → 取舍"四步：基数树的节点存一段 token 和对应槽位；匹配、插入都是"找有公共前缀的边、必要时在中间分裂"；调度器在准入时匹配并锁定、结束时插入并去重；淘汰只在叶子上按 LRU 进行。然后主动提一个坑（比如发布 8 天就修的匹配 bug，或者页大小为 1 带来的元数据开销）和它后来的演变（页对齐、分层、多种淘汰策略），会比只背概念更能体现你读过代码。

小结

• 第一版 220 行：TreeNode（键为 token 段、值为槽位、引用计数、访问时间）+ 递归匹配 / 插入 + 叶子 LRU 淘汰。
• 调度器在准入时匹配并锁定路径、结束时插入并去重；evictable_size 随引用计数变化，用于准入估计。
• 发布 8 天后修掉的匹配 bug 说明：边中间分叉后不能继续递归，否则会把别的上下文的 KV 当成命中。
• 四个核心函数的结构保留至今；变化发生在键（页对齐、哈希）、节点（锁、CPU 副本）和淘汰策略（插件化）上。

发现错误或有更好的写法？在 GitHub 上编辑此页 · 提交问题
