CuTe 的布局代数¶
写 GEMM、FlashAttention 这类 kernel，最容易出错的往往不是算法，而是下标：这个 block 搬哪一块，这个线程拿哪几个元素，共享内存怎么排才没有 bank 冲突，Tensor Core 的每个寄存器装的是矩阵的哪个位置。CUTLASS 3.x 起的 CuTe 把这些问题统一成一个数学对象——布局（Layout），再给出一套组合布局的运算。这一章先用不到两百行 Python 把每个运算实现一遍（算法与 CUTLASS 自带的 pycute 一致），再编译运行 CUTLASS 里真正的 CuTe 逐行对照，最后用它算出线程划分的访存效率，以及 mma.sync 的寄存器布局。
自测：能答上来就可以跳过本章
- 布局
(4,(2,4)):(2,(1,8))把坐标 (1, 5) 映射到哪个下标？一维坐标 5 呢？ coalesce保持什么不变？为什么(4,8):(1,4)能合并成32:1，(4,8):(8,1)却不能？- 复合 A∘B 的形状由谁决定？怎样用复合得到一个行优先矩阵的转置视图？
logical_divide(A, B)是怎样用复合和补集拼出来的？结果的两维分别表示什么？local_tile和local_partition分别切出什么？一个 warp 读一块列优先的 fp32 数据，线程布局应该沿哪个方向排？
自测参考答案（先自己答，再展开对照）
- 坐标 (1, 5)：第 0 维贡献 1 × 2 = 2；第 1 维的 5 按形状 (2,4) 拆成 (1, 2)，贡献 1 × 1 + 2 × 8 = 17，合计 19。一维坐标 5 先按第 0 维的长度 4 拆成 (1, 1)，第 1 维的 1 再拆成 (1, 0)，得到 2 + 1 = 3。
- 保持"一维坐标 → 下标"这个函数不变，只换成维数最少的写法。
(4,8):(1,4)的第 0 维走完 4 步正好到下标 4，等于第 1 维的步长，两维首尾相接，合起来就是连续的 32 个元素；(4,8):(8,1)的第 0 维走完是 32，不等于第 1 维的步长 1，接不上——它作为一维坐标的函数本来就不是 i ↦ i。 - 由 B 决定：R(c) = A(B(c))，R 的定义域就是 B 的定义域，形状和 B 相同。行优先的 4×8 矩阵
(4,8):(8,1)复合(8,4):(4,1)得到(8,4):(1,8)，满足 R(i, j) = A(j, i)，没有搬动任何数据。 - A ⊘ B = A ∘ (B, B*)，其中 B* = complement(B, size(A)) 描述 B 没有覆盖的下标怎样排。(B, B*) 把 A 的全部一维坐标重排成两维：第 0 维是 B 选中的元素（块内），第 1 维是第几块。
- 两者都先
zipped_divide成 ((块内), (块号))。local_tile用 CTA 的坐标固定块号，得到这个 CTA 负责的整块；local_partition用线程在线程布局里的坐标固定块内那一维，得到这个线程在每一块里的那个元素。线程布局的快维应该沿内存连续的方向：列优先的数据配 (16,2) 列优先的线程布局，32 个线程一条指令读连续的 128 字节（4 个扇区，利用率 100%）；每个线程拿一个 2×2 小块而又不用向量指令时，只有 50%。

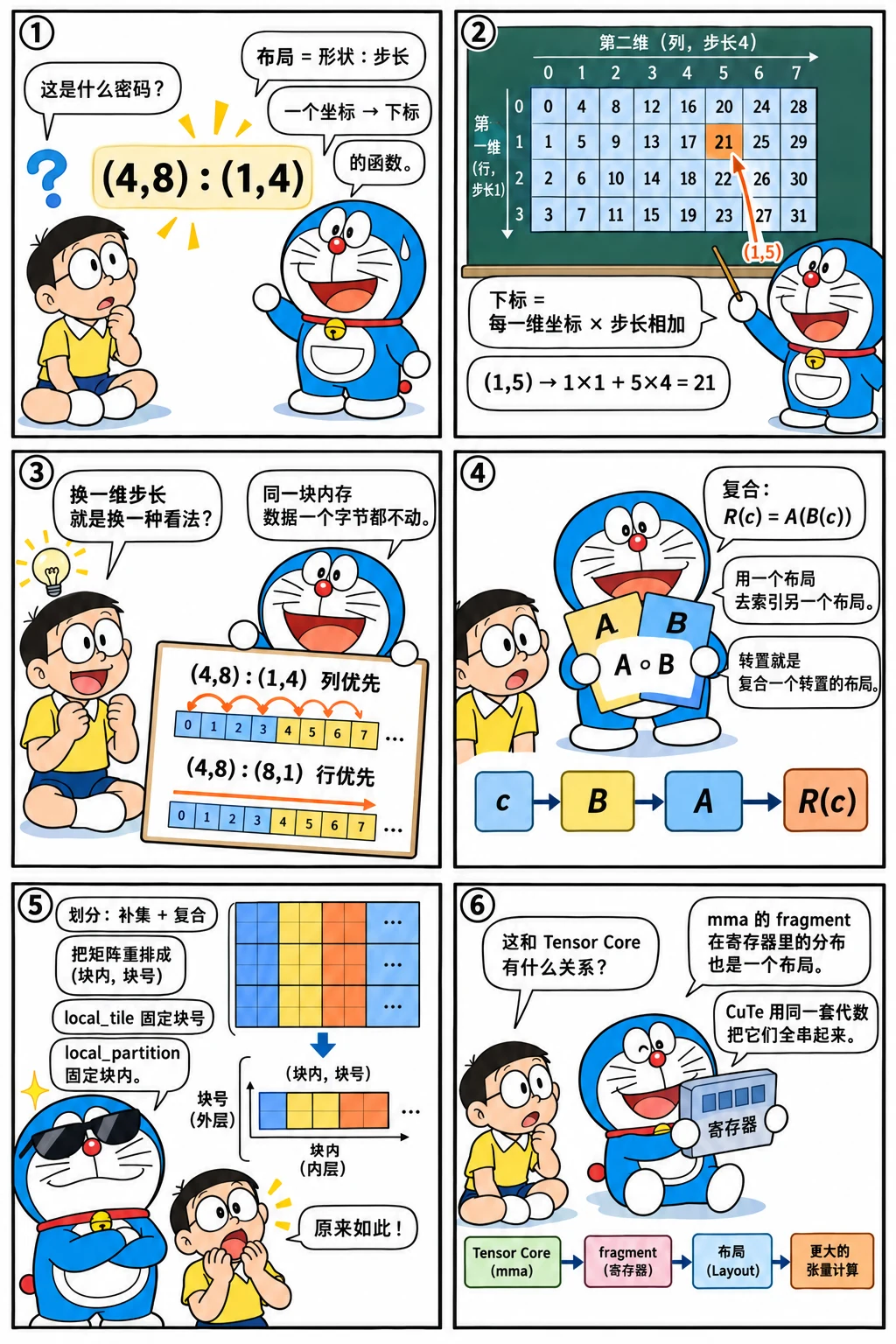

先看一个六格小剧场，再读正文：
为什么需要布局代数¶
回顾 GEMM 优化之路：从全局内存搬一块 A 进共享内存、每个线程从共享内存取自己那 8×8 个元素、最后写回 C，每一步都有一个手写的下标公式。这些公式彼此耦合：改块大小、换数据类型、加向量化、加 swizzle，都要把一串公式重新推一遍，错一个就是静默的错误结果。
仔细看会发现，这些公式其实是同一类东西——从逻辑坐标到内存下标的函数：
- 数据怎么放：行优先、列优先、分块存放、swizzle 过的共享内存；
- 谁处理哪一块：CTA 负责 C 的哪一块，主循环沿 K 取第几块；
- 线程拿哪些元素：拷贝时每个线程搬哪几个，MMA 时每个线程的寄存器装矩阵的哪几个位置；
- 一条指令的形状：一条
cp.async搬 16 字节，一条mma.sync算 16×8×16。
CuTe 把它们都表示成布局（Layout），张量就是"指针 + 布局"。分块、按线程划分、换一种视图，都是布局之间的运算，这套运算就叫布局代数。形状和步长写成编译期常量时，这些运算在编译期完成：非法的划分直接编译报错，生成的下标计算和手写的一样精简。
生态一章已经用 CuTe 打印过几个布局。这一章把它背后的代数讲透：先用 Python 实现一遍，每个运算都能单步跟踪；最后编译运行 CUTLASS 里真正的 CuTe，确认两边的结果逐行一致。
布局：形状与步长¶
先拨一拨：同一个形状配不同的步长，坐标落到内存的哪里：
布局由形状（Shape）和步长（Stride）组成，写作 形状:步长。两者是结构相同的（可以嵌套的）元组，每一个位置叫一个维（mode）：
(4,8):(1,4)：4 × 8，第 0 维步长 1，第 1 维步长 4，就是列优先；(4,8):(8,1)是行优先；(4,(2,4)):(2,(1,8))：第 1 维本身又是一个 (2,4) 的布局，这叫层次化布局。
布局是一个函数：下标 = 坐标与步长的内积。它接受三种坐标：
- 一维坐标：0 到 size − 1 的整数，按"第 0 维变化最快"的顺序（colexicographic，和列优先的顺序一致）拆成多维坐标；
- 顶层坐标：每个顶层维给一个整数，落在嵌套维上的整数再按同样的规则拆开，比如 (1, 5)；
- 完全展开的坐标：和形状的嵌套结构一一对应，比如 (1, (1, 2))。
另外几个常用的量：size 是坐标的个数（形状各维之积），cosize 是最大下标 + 1（布局用到的存储空间），rank 是顶层有几维。下面是本章的实现，第一个文件是布局本身，外加最简单的运算"合并"：
"""layout_core.py —— CuTe 的布局：形状 + 步长，坐标到下标的映射，以及合并（coalesce）。
布局 = 形状（Shape）: 步长（Stride），两者都可以是嵌套的元组。布局是一个函数：把坐标映射成一维下标。
一维坐标按"第 0 维变化最快"（colexicographic，和列优先一致）拆成多维坐标，这是 CuTe 的约定。
打印格式和 CuTe 的 print 相同（只是不区分编译期常量）。
"""
from math import prod
def is_tuple(x):
return isinstance(x, tuple)
def flatten(t):
return sum((flatten(x) for x in t), ()) if is_tuple(t) else (t,)
def size(shape):
return prod(flatten(shape))
def unflatten(flat, like):
"""按 like 的嵌套结构把扁平的元组重新分组，返回 (结果, 剩下的元素)"""
if not is_tuple(like):
return flat[0], flat[1:]
out = []
for x in like:
y, flat = unflatten(flat, x)
out.append(y)
return tuple(out), flat
def crd2idx(crd, shape, stride):
if is_tuple(crd): # 元组坐标：逐维映射再相加
return sum(crd2idx(c, s, d) for c, s, d in zip(crd, shape, stride))
if is_tuple(shape): # 整数坐标落在多维的一维上：先拆开（第 0 维变化最快）
idx = 0
for s, d in zip(shape[:-1], stride[:-1]):
idx += crd2idx(crd % size(s), s, d)
crd //= size(s)
return idx + crd2idx(crd, shape[-1], stride[-1]) # 最后一维不取余：超出范围的坐标沿最后一维延伸
return crd * stride
def fmt(t):
return "(" + ",".join(fmt(x) for x in t) + ")" if is_tuple(t) else str(t)
class Layout:
def __init__(self, shape, stride=None):
if stride is None: # 默认步长：列优先的紧凑布局
flat, acc = [], 1
for n in flatten(shape):
flat.append(acc)
acc *= n
stride = unflatten(tuple(flat), shape)[0]
self.shape, self.stride = shape, stride
def __call__(self, coord):
"""坐标 → 下标。coord 可以是整数（一维坐标），也可以是和形状对应的（嵌套）元组"""
return crd2idx(coord, self.shape, self.stride)
def size(self): # 定义域的大小：有多少个坐标
return size(self.shape)
def cosize(self): # 值域的大小：最大下标 + 1
return self(self.size() - 1) + 1
def __len__(self): # 秩：顶层有几维（mode）
return len(self.shape) if is_tuple(self.shape) else 1
def __getitem__(self, i): # 第 i 维单独拿出来，也是一个布局
return Layout(self.shape[i], self.stride[i]) if is_tuple(self.shape) else self
def __eq__(self, other):
return (self.shape, self.stride) == (other.shape, other.stride)
def __repr__(self):
return f"{fmt(self.shape)}:{fmt(self.stride)}"
def make_layout(*layouts):
"""把几个布局并排成一个多维布局"""
return Layout(tuple(l.shape for l in layouts), tuple(l.stride for l in layouts))
def coalesce(layout):
"""合并：把"接得上"的相邻维（形状 × 步长 = 下一维的步长）并成一维，去掉长度为 1 的维；一维坐标上的函数不变"""
shape, stride = [1], [0]
for n, d in zip(flatten(layout.shape), flatten(layout.stride)):
if n == 1:
continue
if shape[-1] == 1:
shape[-1], stride[-1] = n, d
elif shape[-1] * stride[-1] == d:
shape[-1] *= n
else:
shape.append(n)
stride.append(d)
return Layout(shape[0], stride[0]) if len(shape) == 1 else Layout(tuple(shape), tuple(stride))
把三个布局画成表格（第 i 行第 j 列是坐标 (i, j) 映射到的下标）：
from layout_core import Layout, coalesce
def show(layout, rows, cols):
"""把二维布局画成表格：第 i 行第 j 列是坐标 (i, j) 映射到的下标"""
print(layout)
for i in range(rows):
print(" " + " ".join(f"{layout((i, j)):3d}" for j in range(cols)))
col = Layout((4, 8)) # 默认步长：列优先，(4,8):(1,4)
show(col, 4, 8)
show(Layout((4, 8), (8, 1)), 4, 8) # 行优先
h = Layout((4, (2, 4)), (2, (1, 8))) # 列这一维拆成 (2,4)：两列一组，组内相邻，组间隔 8
show(h, 4, 8)
print("h((1,5)) =", h((1, 5)), " h((1,(1,2))) =", h((1, (1, 2))), " h(5) =", h(5))
print("一维坐标 0..7 →", [h(i) for i in range(8)])
print("size =", h.size(), " cosize =", h.cosize(), " rank =", len(h), " h[1] =", h[1])
print("coalesce((2,(1,6)):(1,(6,2))) =", coalesce(Layout((2, (1, 6)), (1, (6, 2)))))
print("coalesce((4,8):(1,4)) =", coalesce(col), " coalesce((4,8):(8,1)) =", coalesce(Layout((4, 8), (8, 1))))
(4,8):(1,4)
0 4 8 12 16 20 24 28
1 5 9 13 17 21 25 29
2 6 10 14 18 22 26 30
3 7 11 15 19 23 27 31
(4,8):(8,1)
0 1 2 3 4 5 6 7
8 9 10 11 12 13 14 15
16 17 18 19 20 21 22 23
24 25 26 27 28 29 30 31
(4,(2,4)):(2,(1,8))
0 1 8 9 16 17 24 25
2 3 10 11 18 19 26 27
4 5 12 13 20 21 28 29
6 7 14 15 22 23 30 31
h((1,5)) = 19 h((1,(1,2))) = 19 h(5) = 3
一维坐标 0..7 → [0, 2, 4, 6, 1, 3, 5, 7]
size = 32 cosize = 32 rank = 2 h[1] = (2,4):(1,8)
coalesce((2,(1,6)):(1,(6,2))) = 12:1
coalesce((4,8):(1,4)) = 32:1 coalesce((4,8):(8,1)) = (4,8):(8,1)
几点值得注意：
Layout((4, 8))不给步长时默认是列优先的(4,8):(1,4)：一维坐标本来就按第 0 维最快的顺序展开，列优先让一维坐标和下标完全一致。- 第三个布局里，每两列一组：组内的两列相邻（步长 1），一列内相邻两行差 2，组与组之间差 8。4 行 × 2 列这 8 个元素在内存里连续，按行排列。这正是"分块存放"：形状仍是 4×8，逻辑坐标不变，变的只是步长。
- 一维坐标 0..7 映射到 0, 2, 4, 6, 1, 3, 5, 7：先走完第 0 维（4 行），再走第 1 维。布局不一定单调，也不一定一一对应（步长为 0 的维会把多个坐标映射到同一个下标，常用来表示广播）。
合并：同一个函数的最简写法¶
coalesce 把布局展平，去掉长度为 1 的维，再把首尾相接的相邻两维并成一维：第 k 维的"形状 × 步长"正好等于第 k+1 维的步长时，走完第 k 维恰好接上第 k+1 维的起点，两维可以写成一维。它保持的是一维坐标上的函数：对任何 i，合并前后的 L(i) 相同。
(2,(1,6)):(1,(6,2))：去掉长度为 1 的维后是(2,6):(1,2)，2 × 1 = 2 等于下一维的步长，合并成12:1；(4,8):(1,4)合并成32:1：列优先的整块就是一段连续内存；(4,8):(8,1)不能合并：4 × 8 = 32 ≠ 1。
合并的一个直接用处是判断能不能向量化：一个线程要搬的那几个元素，合并后如果第 0 维是 n:1，这 n 个元素就是连续的，可以用一条 8 字节或 16 字节的指令一次搬完。CuTe 的 copy 正是这样做的：它用 max_common_vector(src, dst) 求出源和目的布局共同的连续元素个数，自动选择向量宽度（最多 128 位）。
复合：在布局上再套一层布局¶
复合（composition）的定义很简单：R = A ∘ B，R(c) = A(B(c))。B 的输出是 A 的一维坐标，所以 B 决定"从 A 里取哪些元素、按什么顺序"，R 的形状就是 B 的形状。
当 B 只有一维 n:d 时，A ∘ B 是"在 A 的一维坐标上每隔 d 个取一个，取 n 个"。算法是先跳过 d，再取出 n：从 A（先合并）的第 0 维开始，形状能被 d 整除就把这一维的形状除以 d、步长乘以 d；不够除，就说明这一维已经被跳过，把余下的 d 带到下一维；跳完再从剩下的形状里取出 n 个。B 有多维时，每一维分别和 A 复合再并排。实现如下，补集和划分也在这个文件里：
"""layout_algebra.py —— 布局代数：复合、补集、逻辑划分。算法与 CUTLASS 自带的 pycute 一致，另外像 CuTe 一样检查整除条件。"""
from layout_core import Layout, coalesce, flatten, is_tuple, make_layout
def composition(a, b):
"""复合：R(c) = A(B(c))，R 的形状就是 B 的形状。B 也可以是逐维作用的元组（每一维一个布局）"""
if isinstance(b, tuple): # 逐维复合：A 的第 i 维和 B 的第 i 维复合
return make_layout(*[composition(a[i], b[i]) for i in range(len(b))], *[a[i] for i in range(len(b), len(a))])
if is_tuple(b.shape): # B 有多个维：每一维分别和 A 复合
return make_layout(*[composition(a, b[i]) for i in range(len(b))])
if b.stride == 0:
return Layout(b.shape, 0)
rest_n, rest_d = b.shape, b.stride # B = n:d —— 在 A 里每隔 d 个取一个，一共取 n 个
shape, stride = [], []
fa = coalesce(a)
fn, fd = flatten(fa.shape), flatten(fa.stride)
for n, d in zip(fn[:-1], fd[:-1]): # 逐维"先跳过 d，再取出 n"
assert n % rest_d == 0 or rest_d % n == 0, "步长不整除，复合没有定义"
take = min(max(1, n // rest_d), rest_n)
assert rest_n % take == 0, "形状不整除，复合没有定义"
if take != 1:
shape.append(take)
stride.append(rest_d * d)
rest_n //= take
rest_d = -(-rest_d // n)
if rest_n != 1 or not shape: # A 的最后一维可以无限延伸
shape.append(rest_n)
stride.append(rest_d * fd[-1])
return Layout(shape[0], stride[0]) if len(shape) == 1 else Layout(tuple(shape), tuple(stride))
def complement(layout, max_idx=1):
"""补集：A 没有覆盖的下标怎么排。(A, 补集) 合起来恰好把 [0, max_idx) 每个下标覆盖一次"""
shape, stride, cur = [], [], 1
for d, n in sorted(zip(flatten(layout.stride), flatten(layout.shape))):
if d == 0 or n == 1:
continue
assert d % cur == 0, "A 的各维互相交叠，补集没有定义"
shape.append(d // cur)
stride.append(cur)
cur = n * d
shape.append(-(-max_idx // cur))
stride.append(cur)
return coalesce(Layout(tuple(shape), tuple(stride)))
def logical_divide(a, b):
"""逻辑划分：按 B 把 A 切成块。第 0 维是块内（B 选中的元素），第 1 维是第几块。B 可以是逐维作用的元组"""
if isinstance(b, tuple):
return make_layout(*[logical_divide(a[i], b[i]) for i in range(len(b))], *[a[i] for i in range(len(b), len(a))])
return composition(a, make_layout(b, complement(b, a.size())))
def zipped_divide(a, tiler):
"""逐维划分之后重新分组：((块内的各维), (块号的各维))"""
d = logical_divide(a, tiler)
return make_layout(make_layout(*[d[i][0] for i in range(len(tiler))]),
make_layout(*[d[i][1] for i in range(len(tiler))]))
以 A = (6,2):(8,2)、B = (4,3):(3,1) 为例，手算一遍：
- B 的第 0 维
4:3：在 A 里每隔 3 个取 1 个，取 4 个。A 的第 0 维有 6 个元素，每隔 3 个取 1 个剩 6 / 3 = 2 个，步长 3 × 8 = 24；还差 4 / 2 = 2 个，从 A 的第 1 维接着取（步长 2），得到(2,2):(24,2)； - B 的第 1 维
3:1：取 A 的前 3 个元素，都在 A 的第 0 维里，得到3:8； - 合起来 R =
((2,2),3):((24,2),8)，下面的程序逐个核对 R(i) = A(B(i))。
复合最常见的用途是不搬数据、换一种视图：
from layout_algebra import composition, complement, logical_divide
from layout_core import Layout, make_layout
a = Layout((6, 2), (8, 2))
b = Layout((4, 3), (3, 1))
r = composition(a, b)
print("A =", a, " B =", b, " A∘B =", r)
print("逐个核对 R(i) == A(B(i))：", all(r(i) == a(b(i)) for i in range(b.size())))
for bad in (Layout(4, 2), Layout(4, 4)): # 不满足整除条件的复合
try:
composition(a, bad)
except AssertionError as e:
print(f"A∘{bad}：{e}")
m = Layout((4, 8), (8, 1)) # 4×8 的行优先矩阵
t = composition(m, Layout((8, 4), (4, 1)))
print("转置视图：", t, " t((5,2)) =", t((5, 2)), " m((2,5)) =", m((2, 5)))
e = composition(m, Layout((2, 8), (2, 4)))
print("只取偶数行：", e, " 第 1 行 =", [e((1, j)) for j in range(8)])
c = complement(Layout(4, 2), 24)
print("complement(4:2, 24) =", c, " 拼起来：", make_layout(Layout(4, 2), c),
" 覆盖 0..23 各一次：", sorted(make_layout(Layout(4, 2), c)(i) for i in range(24)) == list(range(24)))
print("complement((2,2):(1,6), 24) =", complement(Layout((2, 2), (1, 6)), 24))
d = logical_divide(Layout(24), Layout(4, 2))
print("logical_divide(24:1, 4:2) =", d)
for k in range(d[1].size()):
print(f" 第 {k} 块：", [d((i, k)) for i in range(4)])
A = (6,2):(8,2) B = (4,3):(3,1) A∘B = ((2,2),3):((24,2),8)
逐个核对 R(i) == A(B(i))： True
A∘4:2：形状不整除，复合没有定义
A∘4:4：步长不整除，复合没有定义
转置视图： (8,4):(1,8) t((5,2)) = 21 m((2,5)) = 21
只取偶数行： (2,8):(16,1) 第 1 行 = [16, 17, 18, 19, 20, 21, 22, 23]
complement(4:2, 24) = (2,3):(1,8) 拼起来： (4,(2,3)):(2,(1,8)) 覆盖 0..23 各一次： True
complement((2,2):(1,6), 24) = (3,2):(2,12)
logical_divide(24:1, 4:2) = (4,(2,3)):(2,(1,8))
第 0 块： [0, 2, 4, 6]
第 1 块： [1, 3, 5, 7]
第 2 块： [8, 10, 12, 14]
第 3 块： [9, 11, 13, 15]
第 4 块： [16, 18, 20, 22]
第 5 块： [17, 19, 21, 23]
- 转置视图：行优先的 4×8 矩阵 m =
(4,8):(8,1)，复合(8,4):(4,1)得到(8,4):(1,8)，t(5, 2) = m(2, 5) = 21。 - 只取偶数行：复合
(2,8):(2,4)，每隔一行取一行，得到(2,8):(16,1)，它的第 1 行就是原矩阵的第 2 行。 - 生态一章里的 swizzle 也是复合：
composition(Swizzle<2,0,3>{}, tile)在布局算出的下标上再套一个异或函数。 - 复合不是总有定义。仍以 A =
(6,2):(8,2)为例：∘4:2在 A 的第 0 维上每隔 2 个取 1 个，只能取出 3 个，要取的 4 个没法按"每维取整数个"拆开；∘4:4的第 3 个元素是 A 的一维坐标 8，落在第 1 列的中间，也没法用一个步长表示。本章的实现对这两种情况都直接报错（输出的第 3、4 行）。CuTe 在编译期检查它能判断的部分：前者是一条 "Shape Divisibility Condition" 的static_assert编译错误；后者用 CUTLASS 4.8 却能编译通过，得到的(_2,_2):(_32,_2)并不满足 R(i) = A(B(i))（R(2) = 2，而 A(8) = 18）。所以给 CuTe 写块大小和 tiler 时，要自己保证整除关系成立。
补集与划分：把数据切成块¶
补集（complement）回答的问题是：布局 A 只覆盖了一部分下标，剩下的"空隙"怎么排？complement(A, M) 返回一个布局 A*，使 (A, A*) 合起来恰好把 [0, M) 的每个下标覆盖一次。上面的输出里，4:2 覆盖 {0, 2, 4, 6}，它在 24 以内的补集是 (2,3):(1,8)：先偏移 0 或 1 填上奇数位置，再以 8 为周期重复 3 次；拼起来的 (4,(2,3)):(2,(1,8)) 恰好覆盖 0..23 各一次。
有了补集，逻辑划分（logical_divide）只是一行：
(B, B*) 把 A 的一维坐标重排成两维：第 0 维是 B 选中的元素（块内），第 1 维是第几块。logical_divide(24:1, 4:2) 把 24 个元素分成 6 块，每块是间隔 2 的 4 个元素：块 0 是 0, 2, 4, 6，块 1 是 1, 3, 5, 7，块 2 从 8 开始……B 不一定是连续的一段，所以"块"可以是任意规则的一组元素。
二维以上时，划分的参数是一个逐维的元组（CuTe 叫 tiler）：第 0 维按第一个布局划分，第 1 维按第二个布局划分。zipped_divide 再把结果重新分组成 ((块内的各维), (块号的各维))，这是最常用的形式。CuTe 还有 tiled_divide、flat_divide，内容相同，只是块号各维的分组方式不同。与划分对偶的是乘积：logical_product、blocked_product、raked_product 把一个小布局按另一个布局复制多份，后面构造线程划分时会用到。
从块到线程：local_tile 与 local_partition¶
有了 zipped_divide，kernel 里的两级划分都是"划分，再固定其中一维"（cute/tensor_impl.hpp）：
local_tile(tensor, tiler, coord)：按 tiler 划分，用 CTA 的坐标固定块号那一维，剩下这个 CTA 负责的整块；local_partition(tensor, thr_layout, tid)：按线程布局的形状划分，用线程在线程布局里的坐标固定块内那一维，剩下的块号那一维就是这个线程的各个值——线程 tid 在每一块里都拿同一个位置的元素。
CuTe 教程 examples/cute/tutorial/sgemm_1.cu 的主体就是这几行（节选，中文注释是本书加的）：
Tensor gA = local_tile(mA, cta_tiler, cta_coord, Step<_1, X,_1>{}); // (BLK_M,BLK_K,k)：这个 CTA 的 A
Tensor tAgA = local_partition(gA, tA, threadIdx.x); // (THR_M,THR_K,k)：这个线程从全局内存搬的部分
Tensor tAsA = local_partition(sA, tA, threadIdx.x); // (THR_M,THR_K)： 它在共享内存里对应的位置
copy(tAgA(_,_,k_tile), tAsA); // 形状相同的两个张量，逐元素拷贝
线程布局怎么选，直接决定访存效率。下面用一块 16×8 的列优先 fp32 数据，比较两种分给 32 个线程的方法：一种是每个线程拿一个 2×2 的小块（块号就是线程号），一种是 local_partition 配 (16,2) 的线程布局。按内存一章的模型，一条访存指令的代价是 32 个线程的地址落在多少个 32 字节扇区里：
from layout_algebra import zipped_divide
from layout_core import Layout
tile = Layout((16, 8)) # 16×8 的 fp32 块，列优先：同一列的 16 个元素相邻
print("tile =", tile)
def blocked(val_shape):
"""每个线程拿一个 val_shape 的小块：按小块划分，"块号"那一维就是线程号"""
d = zipped_divide(tile, tuple(Layout(n) for n in val_shape))
print(f"每个线程一个 {val_shape[0]}×{val_shape[1]} 的小块：", d)
return lambda t, v: d((v, t))
def local_partition(thr):
"""CuTe 的 local_partition：按线程布局的形状划分，线程在块里的坐标固定"块内"那一维，剩下的"块号"是它的各个值"""
d = zipped_divide(tile, tuple(Layout(n) for n in thr.shape))
print(f"按线程布局 {thr} 划分：", d)
pos = [thr(j) for j in range(thr.size())]
return lambda t, v: d((pos.index(t), v))
def request(part, values):
"""一条访存指令：32 个线程各读自己编号为 values 的值，数一数落在几个 32 字节扇区里"""
addr = sorted(part(t, v) for t in range(32) for v in values)
sectors = len({a * 4 // 32 for a in addr})
print(f" 读编号 {values} 的值：地址 {addr[:6]}…，{sectors} 个扇区，利用率 {len(addr) * 4 / (sectors * 32):.0%}")
p = blocked((2, 2))
print(" 线程 0、1、8 的值：", [[p(t, v) for v in range(4)] for t in (0, 1, 8)])
request(p, [0]) # 每个线程读 4 字节
request(p, [0, 1]) # 前两个值在内存里相邻：一条 8 字节的向量指令读完
q = local_partition(Layout((16, 2)))
print(" 线程 0、1、16 的值：", [[q(t, v) for v in range(4)] for t in (0, 1, 16)])
request(q, [0])
tile = (16,8):(1,16)
每个线程一个 2×2 的小块： ((2,2),(8,4)):((1,16),(2,32))
线程 0、1、8 的值： [[0, 1, 16, 17], [2, 3, 18, 19], [32, 33, 48, 49]]
读编号 [0] 的值：地址 [0, 2, 4, 6, 8, 10]…，8 个扇区，利用率 50%
读编号 [0, 1] 的值：地址 [0, 1, 2, 3, 4, 5]…，8 个扇区，利用率 100%
按线程布局 (16,2):(1,16) 划分： ((16,2),(1,4)):((1,16),(0,32))
线程 0、1、16 的值： [[0, 32, 64, 96], [1, 33, 65, 97], [16, 48, 80, 112]]
读编号 [0] 的值：地址 [0, 1, 2, 3, 4, 5]…，4 个扇区，利用率 100%
- 每个线程一个 2×2 小块：线程号那一维是
(8,4):(2,32)，相邻线程的地址差 2，一条读 4 字节的指令只用到每个扇区的一半，利用率 50%——正是内存一章表格里"跨步 2"那一行。 - 但这个线程的值那一维是
(2,2):(1,16)，前两个值在内存里相邻。用一条 8 字节的向量指令同时读这两个值，同样 8 个扇区装满有用的数据，利用率回到 100%。向量化和线程排布是两个互补的手段，CuTe 的copy会根据布局自动选向量宽度。 local_partition配 (16,2) 的线程布局：块内那一维(16,2):(1,16)由线程号索引，相邻线程的地址差 1，32 个线程一条指令读连续的 128 字节，4 个扇区，利用率 100%。规则是：线程布局的快维要沿着数据在内存里连续的方向。
实际的 CuTe kernel 很少手写这些划分，而是用 make_tiled_copy(copy_atom, thr_layout, val_layout) 描述"每个线程一次搬 val_layout 这么多、线程按 thr_layout 排"，CuTe 用 raked_product(thr_layout, val_layout) 和 right_inverse 算出 TV 布局：(线程号, 值编号) → 块内坐标。CuTe 教程 sgemm_sm80.cu 拷贝 A 的配置是 128 个线程排成 (16,8):(8,1)（K 方向相邻）、每个线程 (1,8) 个 half（一条 16 字节的 cp.async），它的 TV 布局在本章最后的 C++ 程序里打印出来，练习 2 请你读懂它。
Tensor Core 的寄存器布局也是一个布局¶
Tensor Core 一章列了一张表：mma.sync.m16n8k16 的 A、B、C 每个线程持有哪些元素。在 CuTe 里，这张表就是一个 TV 布局，写在 cute/atom/mma_traits_sm80.hpp 的 MMA_Traits 里：
template <>
struct MMA_Traits<SM80_16x8x16_F16F16F16F16_TN> // FP32 累加的 SM80_16x8x16_F32F16F16F32_TN 继承它，只改值类型
{
using ValTypeD = half_t;
using ValTypeA = half_t;
using ValTypeB = half_t;
using ValTypeC = half_t;
using Shape_MNK = Shape<_16,_8,_16>;
using ThrID = Layout<_32>;
using ALayout = Layout<Shape <Shape < _4,_8>,Shape < _2,_2, _2>>,
Stride<Stride<_32,_1>,Stride<_16,_8,_128>>>;
using BLayout = Layout<Shape <Shape < _4,_8>,Shape <_2, _2>>,
Stride<Stride<_16,_1>,Stride<_8,_64>>>;
using CLayout = SM80_16x8_Row;
};
其中 SM80_16x8_Row 是 ((_4,_8),(_2,_2)):((_32,_1),(_16,_8))。
三个布局都把 (线程号, 值编号) 映射到块内的列优先下标：A 是 M×K（16×16，下标 = 行 + 16 × 列），B 是 N×K（8×16，下标 = n + 8k），C 是 M×N（16×8）。以 A 为例，线程号这一维 (4,8):(32,1) 把 lane 拆成 (lane % 4, lane / 4)，也就是表里的 t 和 g：g 走行（步长 1），t 每加 1 右移两列（步长 32 = 2 × 16）；值那一维 (2,2,2):(16,8,128) 依次是"右边一列""下面 8 行""右边 8 列"。用本章的实现把三个布局展开，和表格逐项核对：
from layout_core import Layout
# CUTLASS 的 cute/atom/mma_traits_sm80.hpp：SM80_16x8x16_F32F16F16F32_TN（mma.sync.m16n8k16）的 TV 布局，
# 把 (线程号, 值编号) 映射到块内的列优先下标
A = Layout(((4, 8), (2, 2, 2)), ((32, 1), (16, 8, 128))) # A：16×16 的 M×K
B = Layout(((4, 8), (2, 2)), ((16, 1), (8, 64))) # B：8×16 的 N×K，下标 = n + 8k
C = Layout(((4, 8), (2, 2)), ((32, 1), (16, 8))) # C：16×8 的 M×N
def rc(idx):
return idx % 16, idx // 16 # 列优先下标 → (行, 列)
def ptx_a(lane, i): # PTX 文档的表（Tensor Core 一章抄过）：g = lane / 4，t = lane % 4
g, t = lane // 4, lane % 4
return g + 8 * (i // 2 % 2), 2 * t + i % 2 + 8 * (i // 4)
def ptx_b(lane, i): # B 按 (k, n) 给出
g, t = lane // 4, lane % 4
return 2 * t + i % 2 + 8 * (i // 2), g
def ptx_c(lane, i):
g, t = lane // 4, lane % 4
return g + 8 * (i // 2), 2 * t + i % 2
for lane in (0, 1, 4):
print(f"lane {lane}：A 的 8 个值在", [rc(A((lane, i))) for i in range(8)])
print("A 与 PTX 的表一致：", all(rc(A((l, i))) == ptx_a(l, i) for l in range(32) for i in range(8)))
print("B 与 PTX 的表一致：", all((B((l, i)) // 8, B((l, i)) % 8) == ptx_b(l, i) for l in range(32) for i in range(4)))
print("C 与 PTX 的表一致：", all(rc(C((l, i))) == ptx_c(l, i) for l in range(32) for i in range(4)))
owner = {rc(C((l, i))): l for l in range(32) for i in range(4)}
print("C 的每个元素归哪个线程（行 0～3）：")
for r in range(4):
print(" " + " ".join(f"{owner[(r, c)]:2d}" for c in range(8)))
lane 0：A 的 8 个值在 [(0, 0), (0, 1), (8, 0), (8, 1), (0, 8), (0, 9), (8, 8), (8, 9)]
lane 1：A 的 8 个值在 [(0, 2), (0, 3), (8, 2), (8, 3), (0, 10), (0, 11), (8, 10), (8, 11)]
lane 4：A 的 8 个值在 [(1, 0), (1, 1), (9, 0), (9, 1), (1, 8), (1, 9), (9, 8), (9, 9)]
A 与 PTX 的表一致： True
B 与 PTX 的表一致： True
C 与 PTX 的表一致： True
C 的每个元素归哪个线程（行 0～3）：
0 0 1 1 2 2 3 3
4 4 5 5 6 6 7 7
8 8 9 9 10 10 11 11
12 12 13 13 14 14 15 15
一个布局就把整张表说清楚了，而且可以参与运算：make_tiled_mma(mma_atom, Layout<Shape<_2,_2,_1>>{}) 用乘积把一个 warp 的 MMA 复制到 2×2 个 warp；thr_mma.partition_A(sA)、partition_fragment_C(...) 用 TV 布局从共享内存和寄存器里划出每个线程的那一份。ldmatrix、wgmma、tcgen05 的布局也是这样写在各自的 traits 里，读 CUTLASS 的 kernel 时不必再去翻 PTX 文档的表。
和真正的 CuTe 对照¶
下面的程序用 CUTLASS 自带的 CuTe 重做本章的每个例子，只在主机端运行，不需要 GPU。形状和步长写成编译期常量 _N（即 Int<N>{}），打印时带下划线：
// cute_algebra.cu —— 用 CUTLASS 里真正的 CuTe 核对本章的布局代数：只在主机端运行，不需要 GPU
// 编译：nvcc -std=c++17 -arch=sm_80 -I${CUTLASS_DIR}/include cute_algebra.cu -o cute_algebra
#include <cstdio>
#include <cute/tensor.hpp>
#include <cute/atom/copy_atom.hpp>
#include <cute/atom/mma_atom.hpp>
using namespace cute;
template <class T>
void show(const char* name, T const& x) {
printf("%-20s", name);
print(x);
printf("\n");
}
int main() {
// 1. 布局代数：形状、步长都用编译期常量 _N（即 Int<N>{}），化简才能在编译期完成
show("coalesce", coalesce(make_layout(make_shape(_2{}, make_shape(_1{}, _6{})),
make_stride(_1{}, make_stride(_6{}, _2{})))));
show("coalesce (int)", coalesce(make_layout(make_shape(2, make_shape(1, 6)), // 普通 int：只能展平
make_stride(1, make_stride(6, 2)))));
auto a = make_layout(make_shape(_6{}, _2{}), make_stride(_8{}, _2{}));
auto b = make_layout(make_shape(_4{}, _3{}), make_stride(_3{}, _1{}));
show("composition", composition(a, b));
auto m = make_layout(make_shape(_4{}, _8{}), LayoutRight{}); // 4x8 行优先
show("transpose view", composition(m, make_layout(make_shape(_8{}, _4{}), LayoutRight{})));
show("even rows", composition(m, make_layout(make_shape(_2{}, _8{}), make_stride(_2{}, _4{}))));
show("complement", complement(make_layout(_4{}, _2{}), _24{}));
show("logical_divide", logical_divide(make_layout(_24{}), make_layout(_4{}, _2{})));
auto tile = make_layout(make_shape(_16{}, _8{})); // 16x8 列优先
show("zipped_divide 2x2", zipped_divide(tile, make_shape(_2{}, _2{})));
show("zipped_divide 16x2", zipped_divide(tile, make_shape(_16{}, _2{})));
// 2. 线程划分：CuTe 教程 sgemm_sm80.cu 里 A 的拷贝，128 个线程按 16x8（k 方向相邻）排，每个线程 8 个 half
using CopyA = decltype(make_tiled_copy(Copy_Atom<SM80_CP_ASYNC_CACHEALWAYS<uint128_t>, half_t>{},
Layout<Shape<_16, _8>, Stride<_8, _1>>{}, Layout<Shape<_1, _8>>{}));
show("TiledCopy tile", typename CopyA::Tiler_MN{});
show("TiledCopy TV", typename CopyA::TiledLayout_TV{});
// 3. Tensor Core：mma.sync.m16n8k16 的寄存器布局，(线程, 值) -> 块内列优先下标
using Traits = MMA_Traits<SM80_16x8x16_F32F16F16F32_TN>;
show("MMA A (thr,val)", typename Traits::ALayout{});
show("MMA B (thr,val)", typename Traits::BLayout{});
show("MMA C (thr,val)", typename Traits::CLayout{});
return 0;
}
用 CUTLASS 4.8 编译运行（nvcc 12.9 与 13.4 结果相同）：
coalesce _12:_1
coalesce (int) (2,1,6):(1,6,2)
composition ((_2,_2),_3):((_24,_2),_8)
transpose view (_8,_4):(_1,_8)
even rows (_2,_8):(_16,_1)
complement (_2,_3):(_1,_8)
logical_divide (_4,(_2,_3)):(_2,(_1,_8))
zipped_divide 2x2 ((_2,_2),(_8,_4)):((_1,_16),(_2,_32))
zipped_divide 16x2 ((_16,_2),(_1,_4)):((_1,_16),(_0,_32))
TiledCopy tile (_16,_64)
TiledCopy TV ((_8,_16),_8):((_128,_1),_16)
MMA A (thr,val) ((_4,_8),(_2,_2,_2)):((_32,_1),(_16,_8,_128))
MMA B (thr,val) ((_4,_8),(_2,_2)):((_16,_1),(_8,_64))
MMA C (thr,val) ((_4,_8),(_2,_2)):((_32,_1),(_16,_8))
除了下划线，每一行都和前面 Python 的结果相同。只有第二行不同：同一个布局用普通 int 构造时，coalesce 只做了展平，没有合并。原因是 CuTe 的布局类型在编译期就要确定，普通 int 的值到运行时才知道，哪一维是 1、哪两维接得上，编译期无从判断。所以 CuTe kernel 里的块大小、线程布局几乎都写成 _128{}、Int<N>{} 这样的常量：化简、整除检查都在编译期完成，生成的代码里只剩最后的乘加。只有矩阵的 M、N、K 这类运行时才知道的量用普通整数。
CUTLASS 4.x 的 CuTe DSL 用 Python 写 kernel，函数名和这里一一对应：cute.make_layout、cute.coalesce、cute.composition、cute.complement、cute.logical_divide、cute.zipped_divide、cute.local_tile、cute.local_partition、cute.make_tiled_copy_tv。理解了布局代数，C++ 和 Python 两套接口读起来是一样的。
继续学 CuTe 的顺序建议：CUTLASS 仓库 media/docs/cpp/cute/ 下的 01_layout.md、02_layout_algebra.md（本章内容的原始出处）、03_tensor.md、0t_mma_atom.md；再读 examples/cute/tutorial/ 的 sgemm_1.cu（只用 local_tile / local_partition）、sgemm_sm80.cu（TiledCopy + TiledMMA + cp.async）；最后读 Hopper、Blackwell 的例子（TMA、wgmma、tcgen05）。遇到看不懂的布局，就用 print / print_layout 在主机端打印出来，或者像本章一样用 pycute 算一遍。
怎么讲清楚
讲"CuTe 的 Layout 是什么、为什么要用它"：布局 = 形状 : 步长，是从（可以嵌套的）逻辑坐标到一维下标的函数，下标是坐标与步长的内积；张量 = 指针 + 布局。数据的摆放、CTA 分块、线程划分、MMA 的寄存器布局都用布局表示，靠一套代数组合：coalesce 化简（函数不变），复合 A∘B 换视图（形状取自 B），补集填空隙，logical_divide = A∘(B, complement(B))、zipped_divide 得到 ((块内), (块号))；local_tile 固定块号给 CTA，local_partition 固定块内位置给线程；MMA atom 的 TV 布局把 (线程, 值) 映射到块内坐标。形状写成编译期常量时，化简和整除检查都在编译期完成。能举一个线程布局影响合并访问的例子（相邻线程步长 1 才能一条指令读满 128 字节），会加分。
练习¶
1. 隔一列取一列。 从 8×8 的行优先矩阵 A = (8,8):(8,1) 里取出第 0、2、4、6 列组成 8×4 的视图，B 应该是什么？A∘B 等于多少？
参考答案
视图的坐标 (i, j) 对应原矩阵的 (i, 2j)，它在 A 里的一维坐标（第 0 维变化最快）是 i + 8 × 2j = i + 16j，所以 B = (8,4):(1,16)。复合时，B 的第 0 维 8:1 取 A 的前 8 个元素，正好是 A 的整个第 0 维，得到 8:8；B 的第 1 维 4:16 每隔 16 个取一个：A 的第 0 维只有 8 个元素，被整个跳过，余下的 16 / 8 = 2 带到 A 的第 1 维（步长 1），在那里每隔 2 个取一个、取 4 个，得到 4:2。结果是 (8,4):(8,2)，即 R(i, j) = 8i + 2j = A(i, 2j)。
2. 读懂一个 TiledCopy。 本章最后的程序打印出 sgemm_sm80.cu 拷贝 A 的配置：块是 (_16,_64)，TV 布局是 ((_8,_16),_8):((_128,_1),_16)（值是 16×64 块内的列优先下标，half 类型，K 方向在内存里连续）。线程 9 拷贝哪些元素？一个 warp 的 32 个线程覆盖哪几行？为什么每行正好 8 个线程？
参考答案
线程号那一维 (8,16):(128,1) 把 t 拆成 (t % 8, t / 8)，下标 = 128 × (t % 8) + t / 8；值那一维 8:16 每个值加 16。下标 = 行 + 16 × 列，所以线程 t 负责第 t / 8 行、第 8 × (t % 8) 到 8 × (t % 8) + 7 列。线程 9 负责第 1 行的第 8～15 列。一个 warp 是线程 0～31，覆盖第 0～3 行，每行 64 个 half。每行 8 个线程 × 8 个 half × 2 字节 = 128 字节，正好是一整行、一个完整的 128 字节段：相邻线程沿 K 方向（内存连续的方向）排，一个 warp 的一条 16 字节 cp.async 读 4 个完整的 128 字节段，没有浪费。这就是线程布局写成 (16,8):(8,1)（K 方向相邻）的原因。
3. C 的一个元素。 用 CLayout = ((4,8),(2,2)):((32,1),(16,8)) 算出 lane 5 的第 3 个值（c3）在 C 的哪个位置，再用 PTX 的表核对。
参考答案
lane 5 拆成 (5 % 4, 5 / 4) = (1, 1)，贡献 32 × 1 + 1 × 1 = 33；值 3 拆成 (1, 1)，贡献 16 + 8 = 24。下标 57 = 9 + 16 × 3，即第 9 行第 3 列。PTX 的表：g = 5 / 4 = 1，t = 5 % 4 = 1，c3 在 (g + 8, 2t + 1) = (9, 3)，一致。
小结¶
- 布局 = 形状 : 步长，是从（可嵌套的）坐标到下标的函数；一维坐标按第 0 维最快展开，默认步长是列优先；张量 = 指针 + 布局。
-
coalesce保持一维坐标上的函数不变，把首尾相接的维合并；合并后的连续维决定能用多宽的向量指令。 - 复合 R = A∘B 的形状取自 B，用来换视图（转置、跨步取行）、叠加 swizzle，不搬数据。
- 补集填上布局没覆盖的下标；
logical_divide= A∘(B, complement(B))，zipped_divide得到 ((块内), (块号))。 -
local_tile固定块号给 CTA，local_partition固定块内位置给线程；线程布局的快维要沿内存连续的方向。 - MMA atom 的 TV 布局就是 PTX 文档里的寄存器表；形状写成编译期常量，化简和检查都在编译期完成。
发现错误或有更好的写法？在 GitHub 上编辑此页提交问题
