流水线并行：从 GPipe 到零气泡

流水线并行（PP）按深度把模型切成若干段（stage），每张卡负责连续的几层，激活在相邻的卡之间点对点传递。它的通信量小、可以跨节点，但有一个天生的问题：流水线的"灌满"和"排空"期间总有卡在等待，这就是气泡。这一章先用一个调度模拟器把 GPipe 和 1F1B 的时间线画出来，再在多个进程上真跑一遍 1F1B、与单进程对齐梯度，最后介绍交错调度、零气泡和 DualPipe 是怎样继续压缩气泡的。

自测：能答上来就可以跳过本章

  1. 为什么流水线要把一个 batch 切成多个 micro-batch？
  2. GPipe 和 1F1B 的气泡一样大吗？它们的区别在哪？
  3. 1F1B 调度下，第一个 stage 最多同时保存几个 micro-batch 的激活？
  4. 交错式 1F1B（virtual pipeline）用什么换来了更小的气泡？
  5. 零气泡调度把反向拆成了哪两部分？为什么这样能填上气泡？
自测参考答案（先自己答，再展开对照）
  1. 只有一个 micro-batch 时，任何时刻只有一个 stage 在工作，利用率 \(1/p\)；切成多个 micro-batch 之后，前一个离开第一个 stage 时下一个就能进来，多个 stage 同时工作，只剩开头灌满和结尾排空的气泡。
  2. 气泡一样大，都是 \((p-1)/(m+p-1)\)。区别在激活显存：GPipe 先做完所有前向，每个 stage 要同时保存 \(m\) 份激活；1F1B 预热之后一个前向一个反向交替，做完反向就释放。
  3. 最多 \(p\) 份（stage 数），与 micro-batch 数 \(m\) 无关。
  4. 每张卡负责多段不相邻的层（虚拟 stage），流水线变长、每段的计算变短，气泡缩小到原来的 \(1/v\)；代价是点对点通信多了 \(v\) 倍。
  5. 拆成"对输入的梯度"（B，下一个 stage 等着要，必须尽快算）和"对权重的梯度"（W，谁也不等它，可以延后）。把 W 挪到原本空闲的气泡里去算，就把气泡填上了。

先看一个六格小剧场，再读正文：

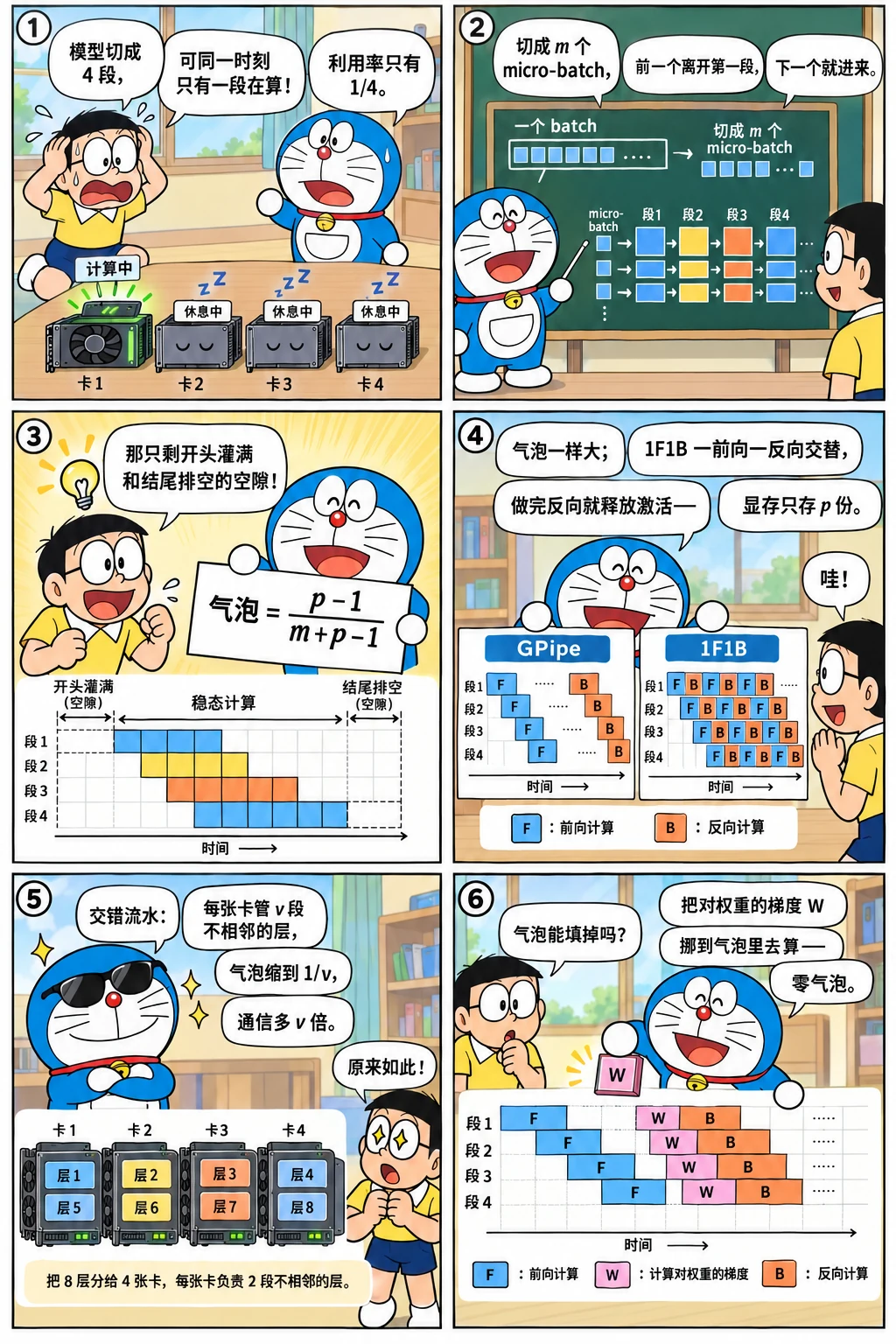

漫画：流水线并行与气泡

气泡从哪里来

只有一个 micro-batch 时，\(p\) 个 stage 依次执行，任何时刻只有一张卡在工作，利用率 \(1/p\)。把 batch 切成 \(m\) 个 micro-batch，前一个 micro-batch 离开 stage 0 之后下一个就可以进入，多个 stage 就能同时工作——但开头要等流水线灌满、结尾要等它排空，这两段时间就是气泡。

GPipe：先做完所有前向，再做所有反向，每个 stage 要存 4 份激活：共 21 个时间单位 S0 F0 F1 F2 F3 B0 B1 B2 B3 S1 F0 F1 F2 F3 B0 B1 B2 B3 S2 F0 F1 F2 F3 B0 B1 B2 B3 S3 F0 F1 F2 F3 B0 B1 B2 B3 1F1B：稳定阶段一个前向、一个反向交替，最多存 stage 数份激活：共 21 个时间单位 S0 F0 F1 F2 F3 B0 B1 B2 B3 S1 F0 F1 F2 B0 F3 B1 B2 B3 S2 F0 F1 B0 F2 B1 F3 B2 B3 S3 F0 B0 F1 B1 F2 B2 F3 B3 灰色是气泡（空闲）：两者的气泡一样多，约 (p−1)/(m+p−1)；1F1B 省的是激活显存，micro-batch 越多气泡越小
图：GPipe 与 1F1B 的调度（反向按前向耗时的 2 倍画）

下面的模拟器按依赖关系（stage \(s\) 的前向要等 stage \(s-1\) 的前向，反向要等 stage \(s+1\) 的反向）排出每个 stage 的时间线。数字是第几个 micro-batch 的前向（耗时 1），字母是对应的反向（耗时 2），. 是空闲：

pp_sim.py
def schedule(kind, p, m):
    """每个 stage 按什么顺序执行前向 (F, i) 和反向 (B, i)"""
    orders = []
    for s in range(p):
        if kind == "gpipe":
            orders.append([("F", i) for i in range(m)] + [("B", i) for i in range(m)])
        else:                                   # 1F1B：先做 p-s-1 个前向"预热"，之后一前一后交替
            warm = min(p - s - 1, m)
            order = [("F", i) for i in range(warm)]
            for i in range(m - warm):
                order += [("F", warm + i), ("B", i)]
            order += [("B", i) for i in range(m - warm, m)]
            orders.append(order)
    return orders


def simulate(kind, p, m, tf=1, tb=2):
    orders, done, t_free = schedule(kind, p, m), {}, [0] * p
    pos, rows = [0] * p, [[] for _ in range(p)]
    live, peak = [0] * p, [0] * p
    while any(pos[s] < len(orders[s]) for s in range(p)):
        for s in range(p):
            if pos[s] == len(orders[s]):
                continue
            op, i = orders[s][pos[s]]
            dep = ("F", s - 1, i) if op == "F" else (("B", s + 1, i) if s < p - 1 else ("F", s, i))
            if op == "F" and s == 0:
                dep = None
            if dep is not None and dep not in done:
                continue
            start = max(t_free[s], done.get(dep, 0))
            end = start + (tf if op == "F" else tb)
            rows[s] += ["."] * (start - len(rows[s])) + [str(i) if op == "F" else chr(ord("a") + i)] * (end - start)
            done[(op, s, i)], t_free[s] = end, end
            live[s] += 1 if op == "F" else -1
            peak[s] = max(peak[s], live[s])
            pos[s] += 1
    total = max(t_free)
    busy = p * m * (tf + tb)
    return rows, total, 1 - busy / (p * total), peak


for kind in ("gpipe", "1f1b"):
    rows, total, bubble, peak = simulate(kind, p=4, m=8)
    print(f"{kind}：总时间 {total}，气泡占比 {bubble:.1%}，每个 stage 同时保存的激活份数 {peak}")
    for s, r in enumerate(rows):
        print(f"  stage {s} |{''.join(r).ljust(total, '.')}|")
print("理论气泡占比 (p-1)/(m+p-1) =", f"{3 / 11:.1%}")
输出
gpipe：总时间 33，气泡占比 27.3%，每个 stage 同时保存的激活份数 [8, 8, 8, 8]
  stage 0 |01234567.........aabbccddeeffgghh|
  stage 1 |.01234567......aabbccddeeffgghh..|
  stage 2 |..01234567...aabbccddeeffgghh....|
  stage 3 |...01234567aabbccddeeffgghh......|
1f1b：总时间 33，气泡占比 27.3%，每个 stage 同时保存的激活份数 [4, 3, 2, 1]
  stage 0 |0123......aa4bb5cc6dd7ee.ff.gg.hh|
  stage 1 |.012....aa3bb4cc5dd6ee7ff.gg.hh..|
  stage 2 |..01..aa2bb3cc4dd5ee6ff7gg.hh....|
  stage 3 |...0aa1bb2cc3dd4ee5ff6gg7hh......|
理论气泡占比 (p-1)/(m+p-1) = 27.3%

两个结论：

  • GPipe 和 1F1B 的气泡一样大，都是 \((p-1)/(m+p-1)\)。减小气泡的直接办法是增大 \(m\)，但 \(m\) 受全局 batch 限制；
  • 区别在显存：GPipe 先做完全部前向，每个 stage 要同时保存 \(m\) 个 micro-batch 的激活；1F1B 在预热之后"做一个前向就做一个反向"，一个 micro-batch 的反向一做完它的激活就释放了，第一个 stage 最多保存 \(p\) 份。\(m\) 可以远大于 \(p\)，所以 1F1B 是所有现代训练框架的默认调度。

自己拖一拖 p 和 m，对比两种调度的时间线、气泡和激活份数：

真跑一遍 1F1B

每个进程是一个 stage，负责两层。前向的激活用 isend 异步发给下一个 stage、用 recv 从上一个 stage 接收；反向时反过来传梯度。最后把每个 stage 的参数梯度和单进程在完整 batch 上的梯度比较：

pp_1f1b.py
import torch
import torch.distributed as dist

dist.init_process_group("gloo")
stage, p = dist.get_rank(), dist.get_world_size()
M, MB, H = 4, 2, 16                                     # micro-batch 个数、每个 micro-batch 的样本数、隐藏维度


def make_layers():
    torch.manual_seed(0)
    return [torch.nn.Sequential(torch.nn.Linear(H, H), torch.nn.Tanh()) for _ in range(2 * p)]


torch.manual_seed(1)
X, Y = torch.randn(M * MB, H), torch.randn(M * MB, H)
layers = make_layers()

# 单进程参照：整个模型、整个 batch（损失是全 batch 的平均，等于各 micro-batch 平均损失的平均）
ref = torch.nn.Sequential(*make_layers())
torch.nn.functional.mse_loss(ref(X), Y).backward()
ref_grads = [q.grad for q in ref.parameters()]

# 流水线：stage s 负责第 2s、2s+1 层
mine = torch.nn.Sequential(*layers[2 * stage:2 * stage + 2])
first, last = stage == 0, stage == p - 1
inputs, outputs, trace, pending = {}, {}, [], []


def forward(i):
    if first:
        x = X[i * MB:(i + 1) * MB]
    else:
        x = torch.empty(MB, H)
        dist.recv(x, stage - 1)                          # 收上一个 stage 的激活
        x.requires_grad_()
    y = mine(x)
    inputs[i], outputs[i] = x, y
    if not last:
        pending.append(dist.isend(y.detach(), stage + 1))   # 异步发给下一个 stage，不阻塞
    trace.append(f"F{i}")


def backward(i):
    y = outputs.pop(i)
    if last:
        (torch.nn.functional.mse_loss(y, Y[i * MB:(i + 1) * MB]) / M).backward()
    else:
        g = torch.empty(MB, H)
        dist.recv(g, stage + 1)                          # 收下一个 stage 传回的梯度
        y.backward(g)
    x = inputs.pop(i)
    if not first:
        pending.append(dist.isend(x.grad, stage - 1))    # 把对输入的梯度传回上一个 stage
    trace.append(f"B{i}")


warm = min(p - stage - 1, M)                             # 1F1B：先做几个前向"预热"，然后一前一后交替
for i in range(warm):
    forward(i)
for i in range(M - warm):
    forward(warm + i)
    backward(i)
for i in range(M - warm, M):
    backward(i)
for w in pending:
    w.wait()

ok = all(torch.allclose(q.grad, r, atol=1e-6) for q, r in zip(mine.parameters(), ref_grads[4 * stage:4 * stage + 4]))
traces = [None] * p
dist.all_gather_object(traces, " ".join(trace))
flags = torch.tensor([int(ok)])
dist.all_reduce(flags, op=dist.ReduceOp.MIN)
if stage == 0:
    for s, t in enumerate(traces):
        print(f"stage {s} 的执行顺序：{t}")
    print("各 stage 的参数梯度与单进程一致：", bool(flags.item()))
dist.destroy_process_group()
输出
stage 0 的执行顺序：F0 F1 F2 F3 B0 B1 B2 B3
stage 1 的执行顺序：F0 F1 F2 B0 F3 B1 B2 B3
stage 2 的执行顺序：F0 F1 B0 F2 B1 F3 B2 B3
stage 3 的执行顺序：F0 B0 F1 B1 F2 B2 F3 B3
各 stage 的参数梯度与单进程一致： True

几个实现上的要点：

  • 发送用异步的 isend：如果用阻塞的 send，stage 0 在等 stage 1 接收第二个激活时，stage 1 可能正在等 stage 0 接收第一个梯度，双方互相等待就死锁了；
  • 最后一个 stage 的损失除以 micro-batch 数 \(M\)，各 micro-batch 的梯度累加起来，才等于整个 batch 的平均损失的梯度；
  • 这里 \(M = p = 4\)，stage 0 的预热正好把 4 个前向全做完，所以它的顺序和 GPipe 一样；\(M\) 更大时，中间就会出现一前一后交替的稳定阶段；
  • 真实框架里每个 stage 内部还有 TP、DP，激活的形状也要在 stage 之间提前约定（或者先传一次形状）。

进一步压缩气泡

交错式 1F1B（Megatron 的 virtual pipeline）：每张卡不再负责连续的一段层，而是负责 \(v\) 段不连续的层（比如 4 张卡、16 层，卡 0 负责第 0、4、8、12 层）。micro-batch 在卡之间转 \(v\) 圈，每一段的计算时间变成原来的 \(1/v\)，灌满和排空也快了 \(v\) 倍，气泡变成 \(\frac{p-1}{v\,m + p - 1}\)。代价是点对点通信多了 \(v\) 倍。

零气泡（Zero Bubble）：反向其实包含两部分——对输入的梯度 \(\partial L/\partial x\)（B，前一个 stage 在等它）和对权重的梯度 \(\partial L/\partial W\)（W，没人等它，只要在优化器更新之前算完就行）。把 W 拆出来往后挪，用它去填本来空闲的气泡，理论上可以把气泡压到接近零。

DualPipe（DeepSeek-V3）：从流水线的两端同时送入 micro-batch（双向流水线），并把每个块内的计算与通信（尤其是专家并行的 all-to-all）精细地重叠起来。它针对的是"跨节点专家并行的通信很重"这一具体场景，代价是每张卡要保存两份参数。

怎么讲清楚

讲流水线：切成 \(m\) 个 micro-batch 才能让 \(p\) 个 stage 同时工作，灌满和排空造成的气泡占比 \((p-1)/(m+p-1)\)；GPipe 和 1F1B 的气泡一样大，区别在显存——1F1B 让第一个 stage 最多同时保存 \(p\) 份激活（GPipe 是 \(m\) 份），所以是默认调度。继续压缩气泡：交错调度用 \(v\) 倍的点对点通信把气泡缩小 \(v\) 倍，零气泡把反向拆成"对输入的梯度"和"对权重的梯度"、用后者填气泡，DualPipe 双向流水并重叠计算与通信。实现时发送要异步，避免 stage 之间互相等待死锁。

练习

  1. 用本章的模拟器，把 \(p = 4\) 固定，\(m\) 分别取 4、8、16、32，记录 1F1B 的气泡占比，并与公式 \((p-1)/(m+p-1)\) 对比。
参考答案

气泡占比依次约为 42.9%、27.3%、15.8%、8.6%，与公式一致。\(m\) 翻倍，气泡大约减半；但 \(m\) 越大，每个 micro-batch 越小（全局 batch 固定时），矩阵乘的效率会下降，所以实际中 \(m\) 通常取 \(p\) 的 4～8 倍。

  1. 为什么流水线并行的通信量比张量并行小得多，却很少单独使用？
参考答案

PP 每个 micro-batch 在相邻 stage 之间只传一次激活（和一次梯度），约 \(sbh\) 个元素，远小于 TP 每层 4 次通信；而且可以跨节点。 但它有气泡，要靠很多 micro-batch 摊薄，而 micro-batch 数受全局 batch 限制；stage 之间还要负载均衡（嵌入层、输出层让首尾 stage 更重）。所以它通常和 TP（节点内）、DP（最外层）组合使用，用来把"一个 TP 组放不下的模型"按深度切开。

小结

  • 流水线把 batch 切成 micro-batch 让多个 stage 同时工作；灌满和排空造成气泡，占比 \((p-1)/(m+p-1)\)。
  • GPipe 和 1F1B 气泡相同，1F1B 把每个 stage 同时保存的激活从 \(m\) 份降到最多 \(p\) 份，是默认调度。
  • 交错调度用 \(v\) 倍的点对点通信把气泡缩小 \(v\) 倍；零气泡把"对权重的梯度"挪去填气泡；DualPipe 双向流水并重叠计算与通信。
  • 实现时发送要异步，避免 stage 之间互相等待死锁；损失按 micro-batch 数缩放。

本章练习题（1 道）

在浏览器里直接写代码、跑测试；也可以在本地用 python practice/judge.py 判题。
